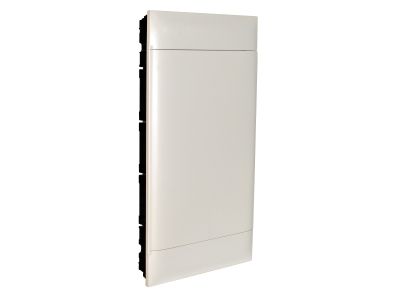

Rozdzielnica p/t Practibox S 4x18 650, drzwi białe | 137369 Legrand

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa Legrand Practibox S o konfiguracji 4x18 to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalacji elektroenergetycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie oferuje łączną pojemność 72 modułów, co pozwala na montaż rozbudowanej aparatury modułowej, w tym wyłączników nadprądowych, różnicowoprądowych oraz elementów automatyki budynkowej. Konstrukcja charakteryzuje się stopniem ochrony IP 40, co zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm, oraz odpornością mechaniczną na poziomie IK 07, gwarantującą trwałość obudowy w codziennej eksploatacji.

• Pojemność: 4 rzędy po 18 modułów każdy, co daje łącznie 72 miejsca na aparaturę.
• Bezpieczeństwo: II klasa ochronności zapewnia pełną izolację, eliminując konieczność uziemiania samej obudowy.
• Materiał: Wykonana z wysokiej jakości tworzywa samogasnącego, które przeszło test rozżarzonego drutu w temperaturze 650°C.
• Wyposażenie: W zestawie znajdują się fabryczne listwy przyłączeniowe N i PE, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.
• Estetyka: Pełne drzwi w kolorze białym pozwalają na dyskretną integrację rozdzielnicy z wystrojem wnętrza.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla odbiorów technicznych i bezpieczeństwa pożarowego. Rozdzielnica spełnia wymagania normy IEC/EN 60670-24, co definiuje ją jako obudowę do domowych i podobnych stałych instalacji elektrycznych. Ponadto, konstrukcja umożliwia tworzenie zestawów rozdzielczych w pełni zgodnych z normą IEC/EN 61439-3, dotyczącą rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby niewykwalifikowane (DBO).

Zastosowanie

Model Practibox S 4x18 jest dedykowany do montażu w ścianach pełnych (murowanych). Dzięki głębokości skrzynki wynoszącej zaledwie 72 mm, rozdzielnica idealnie mieści się w standardowych przegrodach budowlanych, minimalizując ingerencję w strukturę ściany. Jest to optymalny wybór dla:

• Nowoczesnych budynków wielorodzinnych jako główna rozdzielnica mieszkaniowa.
• Biur i lokali usługowych, gdzie wymagana jest duża liczba obwodów zabezpieczających.
• Systemów inteligentnego domu, wymagających dodatkowej przestrzeni na sterowniki i przekaźniki.

Wskazówki Montażowe

Instalacja rozdzielnicy Practibox S została zoptymalizowana pod kątem ergonomii pracy elektryka. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworu: Wymiary wnęki powinny uwzględniać wysokość 765 mm oraz szerokość 436 mm, z zachowaniem marginesu na wypoziomowanie skrzynki.
• Zarządzanie przewodami: Przestronne wnętrze pozwala na swobodne prowadzenie przewodów za szynami TH35, co zapobiega ich nadmiernemu zginaniu.
• Podłączenie listew: Listwa N wyposażona jest w zaciski 2 x (1x25 mm² + 12x16 mm²), natomiast listwa PE posiada 1 x (1x25 mm² + 34x16 mm²). Przekroje te pozwalają na bezpieczne przyłączenie przewodów zasilających o dużym przekroju oraz licznych obwodów odbiorczych.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków listew przyłączeniowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.

FAQ

• Czy rozdzielnica nadaje się do ścian gipsowo-kartonowych? Prezentowany model jest dedykowany do ścian pełnych. Do ścian lekkich (GK) Legrand oferuje dedykowane wersje z odpowiednimi uchwytami montażowymi.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja rozdzielnic Practibox S zazwyczaj pozwala na odwrócenie drzwi, co ułatwia dostosowanie do warunków lokalowych.
• Jakie są dokładne wymiary zewnętrzne części podtynkowej? Głębokość skrzynki montażowej to 72 mm, co pozwala na montaż w większości standardowych ścian działowych i nośnych.
