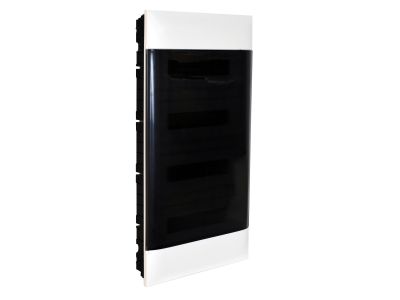

Rozdzielnica p/t Practibox S 4x12 650, drzwi przezroczyste | 135374 Legrand

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa Practibox S o numerze katalogowym 135374 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się konstrukcją czterorzędową, gdzie każdy rząd mieści 12 modułów, co daje łączną pojemność 48 modułów. Taka konfiguracja pozwala na przejrzyste rozmieszczenie aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.

• Wysoka jakość materiałów: Obudowa została wykonana z samogasnącego materiału izolacyjnego odpornego na próbę rozżarzonym drutem do temperatury 650°C, co znacząco podnosi bezpieczeństwo przeciwpożarowe obiektu.
• Stopień ochrony i wytrzymałość: Produkt posiada stopień ochrony IP 40, co zabezpiecza wnętrze przed ciałami obcymi o średnicy powyżej 1 mm, oraz odporność mechaniczną IK 07, chroniącą przed uderzeniami o energii do 2 dżuli.
• Estetyka i funkcjonalność: Drzwi przezroczyste w kolorze dymnym pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania rozdzielnicy, co jest kluczowe w codziennej eksploatacji.
• II klasa ochronności: Zapewnia dodatkowe bezpieczeństwo użytkowników poprzez zastosowanie izolacji wzmocnionej.

Zgodność z Normami

Rozdzielnica Practibox S została zaprojektowana i wykonana zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jej niezawodność w profesjonalnych systemach rozdziału energii. Produkt jest w pełni zgodny z normą IEC/EN 60670-24, która określa wymagania dla obudów i części obudów przeznaczonych do domowych i podobnych stałych instalacji elektrycznych. Ponadto, konstrukcja rozdzielnicy umożliwia prefabrykację zestawów zgodnych z normą IEC/EN 61439-3, co jest niezbędne przy odbiorach technicznych rozdzielnic niskiego napięcia obsługiwanych przez osoby postronne.

Zastosowanie

Model ten jest dedykowany do montażu podtynkowego w ścianach pełnych (murowanych). Dzięki swojej głębokości wynoszącej zaledwie 72 mm, rozdzielnica idealnie wpisuje się w standardowe grubości ścian, minimalizując ingerencję w strukturę budynku. Jest to idealny wybór dla:

• Budownictwa wielorodzinnego jako główna rozdzielnica mieszkaniowa.
• Biur i lokali usługowych, gdzie wymagana jest duża liczba obwodów przy zachowaniu estetycznego wyglądu.
• Systemów automatyki domowej, gdzie 48 modułów pozwala na swobodne rozmieszczenie sterowników i przekaźników.

Wskazówki Montażowe

Instalacja rozdzielnicy Practibox S została zoptymalizowana pod kątem wygody elektryka. W zestawie znajdują się fabrycznie zamontowane listwy przyłączeniowe, co skraca czas montażu:

• Listwy N: Dwa bloki przyłączeniowe o konfiguracji 2 x (5x16 mm² + 5x10 mm²), co pozwala na bezpieczne i stabilne połączenie przewodów neutralnych o różnych przekrojach.
• Listwa PE: Jeden blok o konfiguracji 1 x (16x16 mm² + 16x10 mm²), zapewniający skuteczną ochronę przeciwporażeniową dla wszystkich obwodów.
• Przestrzeń okablowania: Ergonomiczne wymiary (wysokość 765 mm, szerokość 328 mm) zapewniają odpowiednią ilość miejsca na ułożenie wiązek przewodów, co zapobiega ich przegrzewaniu i ułatwia serwisowanie.

FAQ

• Czy rozdzielnica nadaje się do ścian gipsowo-kartonowych? Prezentowany model 135374 jest dedykowany do ścian pełnych. Do ścian lekkich (GK) producent przewiduje dedykowane wersje z odpowiednimi uchwytami montażowymi.
• Jakie są dokładne wymiary wnęki montażowej? Skrzynka ma wymiary 765x328x72 mm. Zaleca się przygotowanie otworu z niewielkim zapasem technologicznym zgodnie z instrukcją dołączoną do produktu.
• Czy w zestawie są szyny DIN? Tak, rozdzielnica jest kompletnie wyposażona w 4 szyny TH35 (DIN), gotowe do montażu aparatury modułowej.
