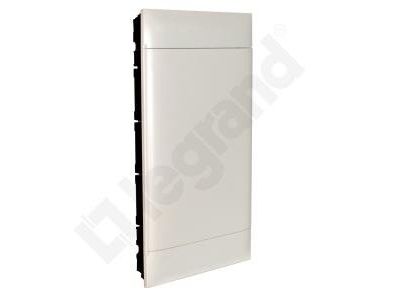

Rozdzielnica p/t Practibox S 4x12 650, drzwi białe | 135364 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox S 4x12 (symbol 135364) marki Legrand to uniwersalne rozwiązanie do montażu w ścianach pełnych, oferujące 48 modułów w 4 rzędach po 12. Dzięki stopniowi ochrony IP40 oraz odporności mechanicznej IK07 zapewnia bezpieczną eksploatację w pomieszczeniach suchych i narażonych na przypadkowe uderzenia. Wyposażona w listwy przyłączeniowe N i PE ułatwia szybkie i zgodne z normami okablowanie.

• Pojemność 48 modułów (4x12): Pozwala na zabudowę dużej liczby aparatów modułowych w jednej rozdzielnicy, optymalizując przestrzeń w szafie elektrycznej.
• Stopień ochrony IP40 / IK07: Chroni wnętrze przed przedostawaniem się ciał stałych o średnicy ≥1 mm oraz zapewnia odporność na uderzenia mechaniczne (energia 2 J), co zwiększa trwałość i bezpieczeństwo.
• II klasa ochronności (izolacja podwójna): Nie wymaga uziemienia obudowy, co upraszcza montaż i redukuje ryzyko porażenia prądem.
• Materiał izolacyjny samogasnący (650°C): Spełnia wymogi bezpieczeństwa pożarowego – w przypadku zwarcia obudowa nie podtrzymuje płomienia.
• Listwy N i PE w zestawie: N: 2x (5x16 mm² + 5x10 mm²), PE: 1x (16x16 mm² + 16x10 mm²) – umożliwiają łatwe i czytelne przyłączenie przewodów neutralnych i ochronnych bez konieczności dokupowania dodatkowych akcesoriów.

Zgodność z Normami

Rozdzielnica Practibox S spełnia wymagania normy IEC/EN 60670-24 dotyczącej puszek i obudów do osprzętu elektrycznego. Przy odpowiednim doborze wyposażenia może tworzyć zestawy zgodne z normą IEC/EN 61439-3 (niskonapięciowe zestawy rozdzielcze). Posiada certyfikat CE.

Zastosowanie

Rozdzielnica wnękowa Practibox S dedykowana jest do instalacji w budynkach mieszkalnych, biurowych i usługowych, szczególnie w miejscach wymagających estetycznego ukrycia aparatury w ścianie.

• Główna rozdzielnica w mieszkaniu lub domu jednorodzinnym – do zabudowy wyłączników nadprądowych, RCD i styczników.
• Rozdzielnica piętrowa w budynkach wielorodzinnych – dystrybucja energii do poszczególnych lokali.
• Instalacje w pomieszczeniach gospodarczych i garażach – do zasilania siły i oświetlenia.
• Małe obiekty usługowe (sklepy, biura) – rozdzielnica główna lub podrozdzielnica.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Rozdzielnica przeznaczona jest do zabudowy w ścianach pełnych – należy przygotować otwór o wymiarach dostosowanych do skrzynki (wys. 765 mm, szer. 328 mm, głęb. 72 mm). Aparaty modułowe montuje się na szynie DIN TH35. Listwy N i PE są fabrycznie zamontowane, należy jedynie dobrać przekrój przewodów do prądu obciążenia i dokręcić zaciski zgodnie z dokumentacją producenta. Upewnij się, że szczeliny wentylacyjne (jeśli występują) nie są zablokowane.

FAQ

• Jaki stopień ochrony ma rozdzielnica Practibox S? Stopień ochrony to IP40 – chroni przed wnikaniem ciał stałych o średnicy ≥1 mm, oraz IK07 – odporność na uderzenia mechaniczne (2 J).
• Czy rozdzielnica nadaje się do montażu w ścianach pełnych? Tak, model Practibox S 4x12 został zaprojektowany specjalnie do wnękowego montażu w ścianach pełnych. Należy pamiętać o odpowiednim przygotowaniu otworu.
• Jakie listwy N i PE są w zestawie? W komplecie znajdują się: listwa N: 2 sztuki (5x16 mm² + 5x10 mm²), listwa PE: 1 sztuka (16x16 mm² + 16x10 mm²). Wystarczają one do przyłączenia typowych obwodów w rozdzielnicy 48-modułowej.
