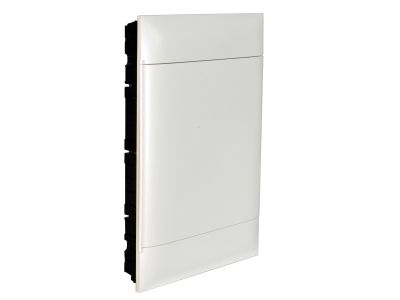

Rozdzielnica p/t Practibox S 3x18, drzwi białe | 137368 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox S (symbol 137368) od renomowanego producenta to rozwiązanie umożliwiające bezpieczne i estetyczne rozmieszczenie aparatury modułowej w instalacjach elektrycznych. Model 3x18 oferuje łącznie 54 moduły (3 rzędy po 18 modułów), co zapewnia dużą pojemność dla wyłączników, styczników i innych urządzeń. Stopień ochrony IP40 oraz odporność na uderzenia mechaniczne IK07 gwarantują niezawodność w typowych warunkach eksploatacji. Obudowa wykonana z materiału samogasnącego (650°C) oraz II klasa ochronności elektrycznej podnoszą bezpieczeństwo użytkowania. Wymiary skrzynki: wys. 615 mm, szer. 436 mm, głęb. 72 mm – idealna do montażu w ścianach pełnych.

• Pojemność 54 modułów (3x18): Umożliwia instalację dużej liczby aparatów w jednej rozdzielnicy, co oszczędza miejsce i upraszcza prowadzenie instalacji.
• Stopień ochrony IP40 i odporność IK07: Chroni przed wnikaniem ciał stałych o średnicy >1 mm oraz uderzeniami mechanicznymi, zapewniając trwałość w warunkach domowych i biurowych.
• II klasa ochronności (izolacja podwójna): Nie wymaga dodatkowego uziemiania obudowy, co zwiększa bezpieczeństwo i ułatwia montaż.
• Materiał samogasnący 650°C: W przypadku zwarcia lub pożaru obudowa nie podtrzymuje płomienia, minimalizując ryzyko rozprzestrzeniania ognia.
• Zintegrowane listwy przyłączeniowe N i PE: Ułatwiają rozdział przewodów neutralnych i ochronnych – listwa N: 2 sztuki (1x25 mm² + 12x16 mm²), listwa PE: 1 sztuka (1x25 mm² + 34x16 mm²).

Zgodność z Normami

Rozdzielnica Practibox S 137368 spełnia wymagania norm IEC/EN 60670-24 oraz IEC/EN 61439-3. Posiada certyfikat CE, co potwierdza jej bezpieczeństwo i zgodność z europejskimi standardami.

Zastosowanie

Rozdzielnica wnękowa Practibox S jest przeznaczona do montażu w ścianach pełnych w budynkach mieszkalnych, biurowych i usługowych. Sprawdza się wszędzie tam, gdzie wymagana jest estetyczna i bezpieczna instalacja rozdzielnicy głównej lub podrozdzielnicy.

• Rozdzielnica główna w domu jednorodzinnym – obsługa obwodów oświetleniowych, gniazd i urządzeń stałych.
• Podrozdzielnica w biurze – zasilanie stanowisk pracy, serwerowni i instalacji IT.
• Instalacje w obiektach użyteczności publicznej – ochrona i rozdział energii w pomieszczeniach technicznych.
• Modernizacja istniejących instalacji – łatwa wymiana starych rozdzielnic na nowoczesne rozwiązania z większą pojemnością.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Rozdzielnicę montuje się w ścianie pełnej przy użyciu odpowiednich kotew (nie dołączonych). Po osadzeniu skrzynki należy podłączyć przewody zgodnie z projektem, pamiętając o odpowiednim doborze przekrojów do prądu obciążenia. Listwy N i PE są już fabrycznie zamontowane. Drzwi pełne białe zamykane są na zatrzask – przed montażem należy sprawdzić ich prawidłowe ustawienie. Moment dokręcania zacisków oraz przekroje przewodów należy dobrać zgodnie z dokumentacją producenta.

FAQ

• Czy rozdzielnica jest przystosowana do montażu w ścianach gipsowo-kartonowych? Producent przeznacza ten model do ścian pełnych. W przypadku ścian lekkich należy zastosować odpowiednie konstrukcje wsporcze.
• Jaki jest stopień ochrony IP i IK? Stopień ochrony to IP40 (ochrona przed ciałami stałymi >1 mm) oraz IK07 (odporność na uderzenia energią 2 J).
• Czy w zestawie są listwy N i PE? Tak, rozdzielnica jest wyposażona w listwy: N – 2 sztuki (1x25 mm² + 12x16 mm²), PE – 1 sztuka (1x25 mm² + 34x16 mm²).
