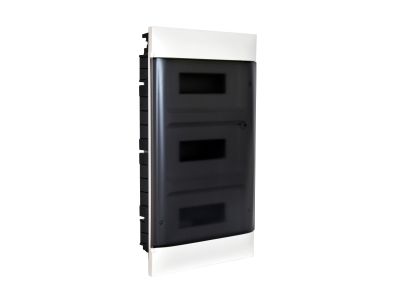

Rozdzielnica p/t Practibox S 3x12, drzwi przezroczyste, do ścian pustych | 135413 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox S 3x12 (symbol 135413) od renomowanego producenta to nowoczesne rozwiązanie do zabudowy w ścianach pustych. Przeznaczona do montażu aparatury modułowej, oferuje łącznie 36 modułów w trzech rzędach po 12 modułów, co zapewnia dużą elastyczność aranżacji wewnętrznej instalacji. Wysoka szczelność IP40 oraz odporność mechaniczna IK07 gwarantują ochronę przed pyłem i uderzeniami, a II klasa ochronności oraz samogasnący materiał izolacyjny (850°C) podnoszą bezpieczeństwo użytkowania. W zestawie znajdują się przezroczyste drzwi oraz listwy przyłączeniowe N i PE.

• Ilość modułów (3×12): 36 miejsc na aparaturę modułową – umożliwia rozbudowę i uporządkowanie instalacji w jednej rozdzielnicy.
• Stopień ochrony IP40 i IK07: Skuteczna ochrona przed wnikaniem ciał stałych oraz uderzeniami mechanicznymi o energii 2 J – zwiększa trwałość i niezawodność w środowisku domowym i biurowym.
• II klasa ochronności: Podwójna izolacja eliminuje konieczność stosowania przewodu ochronnego – upraszcza montaż i poprawia bezpieczeństwo.
• Materiał izolacyjny samogasnący 850°C: Trudnopalna obudowa ogranicza ryzyko pożaru – spełnia rygorystyczne wymagania bezpieczeństwa przeciwpożarowego.
• Listwy N i PE w komplecie: N: 2× (5×16 mm² + 5×10 mm²), PE: 1× (14×16 mm² + 14×10 mm²) – szybkie i pewne przyłączanie przewodów neutralnych i ochronnych bez dodatkowych akcesoriów.

Zgodność z Normami

Rozdzielnica Practibox S 3x12 spełnia wymagania norm IEC/EN 60670-24 (skrzynki rozdzielcze) oraz IEC/EN 61439-3 (rozdzielnice niskonapięciowe). Posiada certyfikat CE oraz II klasę ochronności. Wszystkie parametry potwierdzają zgodność z europejskimi standardami bezpieczeństwa instalacji elektrycznych.

Zastosowanie

Rozdzielnica przeznaczona jest do montażu wnękowego w ścianach pustych (np. z płyt kartonowo-gipsowych) i stanowi uniwersalną bazę dla aparatury modułowej. Idealnie sprawdzi się w następujących scenariuszach:

• Instalacje elektryczne w mieszkaniach, domach jednorodzinnych i lokalach usługowych – rozdzielnice główne i podrozdzielnice.
• Systemy automatyki budynkowej – miejsce na styczniki, przekaźniki, regulatory i moduły komunikacyjne.
• Oświetlenie i sterowanie odbiorami – łatwa integracja łączników, wyłączników nadprądowych, różnicowoprądowych i listew zaciskowych.
• Zabudowa w pomieszczeniach technicznych i garażach – solidna obudowa z przezroczystymi drzwiami ułatwiająca kontrolę stanu aparatury.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (min. 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Rozdzielnicę osadza się w ścianie pustej za pomocą uchwytów montażowych (dołączonych lub dostępnych osobno). Po wypoziomowaniu i zamocowaniu należy podłączyć przewody zgodnie z projektem instalacji, przestrzegając momentów dokręcania wskazanych w dokumentacji producenta. Przekrój przewodów dobrać do spodziewanego obciążenia – listwy N/PE akceptują przewody o przekroju 10–16 mm². Po zakończeniu prac konieczne jest wykonanie prób działania i pomiarów ochronnych.

FAQ

• Czy drzwi rozdzielnicy są przezroczyste? Tak, produkt dostarczany jest z przezroczystymi drzwiami (dymnymi), co umożliwia podgląd stanu aparatury bez otwierania obudowy.
• Jaki stopień ochrony ma rozdzielnica? Obudowa posiada stopień ochrony IP40 (ochrona przed ciałami stałymi o średnicy ≥1 mm) oraz odporność mechaniczną IK07 (udar 2 J). Nie jest przystosowana do pracy w warunkach wilgotnych lub na zewnątrz.
• Czy listwy N i PE są w zestawie? Tak, rozdzielnica jest wyposażona w dwie listwy neutralne i jedną ochronną o podanych przekrojach – gotowe do natychmiastowego podłączenia.
