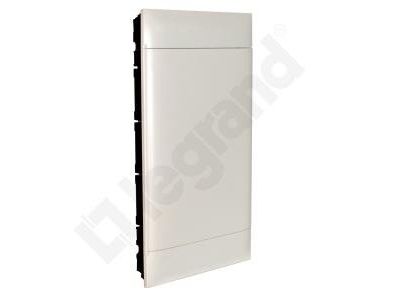

Rozdzielnica p/t Practibox S 3x12 650, drzwi białe | 135363 Legrand

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa Practibox S o numerze referencyjnym 135363 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się konstrukcją trójrzędową, gdzie każdy rząd mieści 12 modułów, co daje łączną pojemność 36 modułów o szerokości 17,5 mm. Dzięki głębokości skrzynki wynoszącej zaledwie 72 mm, montaż w ścianach pełnych jest szybki i nie wymaga głębokich wykopów budowlanych.

• Wysoka jakość materiałów: Obudowa została wykonana z samogasnącego materiału izolacyjnego odpornego na próbę rozżarzonym drutem do temperatury 650°C, co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego.
• Stopień ochrony: Parametr IP 40 gwarantuje ochronę przed ciałami obcymi o średnicy powyżej 1 mm, natomiast odporność mechaniczna IK 07 zapewnia trwałość na uderzenia o energii do 2 dżuli.
• II Klasa ochronności: Zapewnia pełne bezpieczeństwo użytkowania poprzez zastosowanie izolacji wzmocnionej, co eliminuje konieczność uziemiania samej obudowy.
• Kompletne wyposażenie: Produkt dostarczany jest z pełnymi drzwiami w kolorze białym oraz fabrycznymi listwami przyłączeniowymi N i PE, co redukuje czas potrzebny na kompletację osprzętu.

Zgodność z Normami

Rozdzielnica Practibox S została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi. Spełnia wymagania normy IEC/EN 60670-24, która definiuje parametry dla obudów instalacyjnych domowych i podobnych. Co istotne dla prefabrykatorów i instalatorów, konstrukcja rozdzielnicy pozwala na tworzenie kompletnych zestawów rozdzielczych w pełni zgodnych z normą IEC/EN 61439-3, dotyczącą rozdzielnic tablicowych przeznaczonych do obsługi przez osoby niewykwalifikowane.

Zastosowanie

Produkt dedykowany jest do montażu podtynkowego w ścianach pełnych (murowanych). Dzięki estetycznym, białym drzwiom pełnym, rozdzielnica idealnie komponuje się z nowoczesnymi wnętrzami biurowymi oraz mieszkalnymi. Jest to optymalny wybór dla systemów automatyki domowej, rozbudowanych instalacji oświetleniowych oraz obwodów siłowych, gdzie wymagana jest przejrzysta organizacja aparatury modułowej na trzech szynach DIN.

Wskazówki Montażowe

Podczas instalacji należy zwrócić szczególną uwagę na odpowiednie przygotowanie otworu w ścianie o wymiarach uwzględniających wysokość 535 mm oraz szerokość 328 mm. W zestawie znajdują się listwy zaciskowe o dużej pojemności, co ułatwia zarządzanie przewodami:

• Listwy N: Dwa bloki zaciskowe, każdy oferujący 5 otworów o przekroju 16 mm² oraz 5 otworów o przekroju 10 mm², co pozwala na stabilne i bezpieczne rozdzielenie potencjału neutralnego.
• Listwa PE: Jeden zbiorczy blok zawierający 14 otworów o przekroju 16 mm² oraz 14 otworów o przekroju 10 mm², zapewniający skuteczną ochronę przeciwporażeniową dla wszystkich obwodów.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków zgodnie z instrukcją, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

1. Czy rozdzielnica nadaje się do montażu w ścianach gipsowo-kartonowych?
Model 135363 jest dedykowany do ścian pełnych. Do ścian lekkich (GK) producent przewiduje dedykowane wersje z odpowiednimi uchwytami montażowymi.

2. Jakie są dokładne wymiary zewnętrzne części podtynkowej?
Głębokość skrzynki wynosi 72 mm, wysokość to 535 mm, a szerokość 328 mm. Należy przewidzieć niewielki naddatek technologiczny przy przygotowywaniu wnęki.

3. Czy w zestawie znajdują się szyny DIN?
Tak, rozdzielnica jest fabrycznie wyposażona w trzy szyny montażowe TH35 (DIN), umożliwiające montaż łącznie 36 modułów aparatury.
