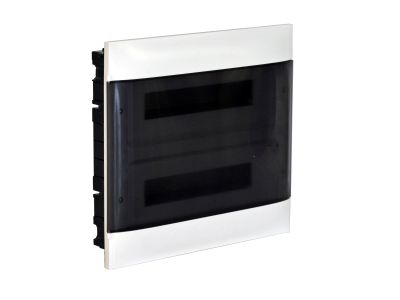

Rozdzielnica p/t Practibox S 2x18, drzwi przezroczyste, do ścian pustych | 137417 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox S 2x18 (symbol 137417) przeznaczona do montażu w ścianach pustych. Oferuje 2 rzędy po 18 modułów, łącznie 36 miejsc na aparaturę modułową. Wyposażona w przezroczyste drzwi dymne, listwy przyłączeniowe N i PE oraz stopień ochrony IP40 i IK07. Dzięki II klasie ochronności oraz obudowie z materiału samogasnącego (850°C) zapewnia bezpieczną dystrybucję energii w instalacjach mieszkaniowych i komercyjnych.

• 36 modułów (2×18): Elastyczna konfiguracja i możliwość rozbudowy instalacji bez konieczności wymiany rozdzielnicy.
• Stopień ochrony IP40 i IK07: Skuteczna ochrona przed wnikaniem ciał stałych oraz uderzeniami mechanicznymi, co zwiększa trwałość w normalnych warunkach eksploatacji.
• II klasa ochronności: Podwójna izolacja eliminuje potrzebę stosowania przewodu ochronnego, podnosząc bezpieczeństwo użytkowania.
• Listwy N i PE o dużej przepustowości: N: 2×(1×25 mm² + 12×16 mm²), PE: 1×(1×25 mm² + 26×16 mm²) – umożliwiają łatwe i pewne przyłączanie przewodów neutralnych oraz ochronnych.
• Materiał samogasnący (850°C): W przypadku pożaru obudowa nie rozprzestrzenia płomieni, co spełnia rygorystyczne wymagania bezpieczeństwa pożarowego.
• Drzwi przezroczyste (dymne): Umożliwiają szybki wzrokowy przegląd stanu aparatury bez konieczności otwierania rozdzielnicy.

Zgodność z Normami

Rozdzielnica Practibox S spełnia wymagania normy IEC/EN 60670-24, a jej konstrukcja pozwala na tworzenie zestawów zgodnych z IEC/EN 61439-3. Posiada certyfikat CE oraz deklarację zgodności producenta.

Zastosowanie

Rozdzielnica wnękowa Practibox S doskonale sprawdza się w instalacjach budynków mieszkalnych, biurowych oraz lekkiej infrastruktury komercyjnej. Przeznaczona do montażu w ścianach pustych (np. gipsowo-kartonowych) zapewnia estetyczne i funkcjonalne rozmieszczenie aparatury modułowej.

• Dystrybucja energii w mieszkaniach i domach jednorodzinnych – bezpieczne rozmieszczenie wyłączników, różnicówek i osprzętu.
• Zasilanie obwodów gniazd wtyczkowych i oświetlenia w biurach oraz pomieszczeniach użyteczności publicznej.
• Rozdzielnice oddziałowe w instalacjach wymagających elastycznej rozbudowy (36 modułów umożliwia dodawanie nowych obwodów).
• Montaż w systemach automatyki budynkowej – miejsce na sterowniki, przekaźniki i zasilacze.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozdzielnica przeznaczona jest do montażu w ścianach pustych – pustak należy przygotować zgodnie z wymiarami skrzynki (wys. 385 mm, szer. 436 mm, głęb. 72 mm). Przewody doprowadź przed osadzeniem puszki. Zaciski listew N i PE dokręcaj momentem obrotowym zgodnym z dokumentacją producenta, a przekrój przewodów dobierz do maksymalnego prądu obwodu. Po zamontowaniu rozdzielnicy i podłączeniu aparatury zamknij i zabeżpiecz drzwi.

FAQ

• Jaki stopień ochrony i odporność mechaniczną ma rozdzielnica Practibox S? Rozdzielnica posiada stopień ochrony IP40 (ochrona przed wnikaniem ciał stałych ≥1 mm) oraz IK07 (odporność na uderzenia o energii 2 J).
• Czy rozdzielnica jest wyposażona w listwy N i PE? Tak, w zestawie znajdują się listwy: N – 2×(1×25 mm² + 12×16 mm²), PE – 1×(1×25 mm² + 26×16 mm²).
• Jaką głębokość ma skrzynka i czy pasuje do standardowych ścian pustych? Głębokość skrzynki wynosi 72 mm, co umożliwia montaż w typowych ścianach gipsowo-kartonowych oraz murowanych z pustką instalacyjną.
