Rozdzielnica p/t Practibox S 2x12 drzwi przeźroczyste | 135412 Legrand

Opis i Kluczowe Cechy

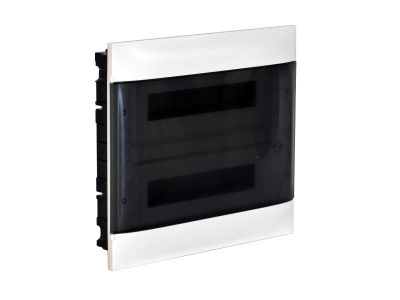

Rozdzielnica wnękowa Practibox S 2x12 od Hager (symbol 135412) to przestrzenna obudowa z drzwiami przezroczystymi, przeznaczona do montażu w ścianach pustych. Oferuje 24 moduły w 2 rzędach, co pozwala na elastyczne rozmieszczenie aparatury modułowej w instalacjach mieszkaniowych i biurowych. Dzięki stopniowi ochrony IP40 oraz wytrzymałości mechanicznej IK07 zapewnia bezpieczeństwo i trwałość w typowych warunkach użytkowania.

• Liczba modułów: 24 (2×12): Wystarczająca pojemność do zabudowy wyłączników nadprądowych, różnicowoprądowych, styczników i innej aparatury w jednej rozdzielnicy.
• Stopień ochrony IP40 / IK07: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed uderzeniami mechanicznymi o energii 2 J – odpowiednia do instalacji wewnątrz budynków.
• II klasa ochronności: Podwójna izolacja eliminuje potrzebę stosowania przewodu ochronnego, co upraszcza montaż i zwiększa bezpieczeństwo użytkowania.
• Materiał samogasnący 850°C: Obudowa wykonana z materiału izolacyjnego, który nie podtrzymuje palenia – minimalizuje ryzyko pożaru w przypadku zwarcia lub przegrzania.
• Listwy przyłączeniowe N i PE o dużym przekroju: Wyposażona w listwy N (2×5×16 mm² + 5×10 mm²) oraz PE (1×9×16 mm² + 9×10 mm²) – umożliwiają bezpieczne i wygodne podłączenie przewodów neutralnych i ochronnych o dużym obciążeniu prądowym.

Zgodność z Normami

Rozdzielnica Practibox S spełnia wymagania norm IEC/EN 60670-24 dotyczących obudów do rozdzielnic oraz po prawidłowym zestawieniu z odpowiednią aparaturą pozwala utworzyć zestawy zgodne z IEC/EN 61439-3 dla rozdzielnic sterowniczych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi wymaganiami Unii Europejskiej.

Zastosowanie

Practibox S 2x12 zaprojektowana została do nowoczesnych instalacji elektrycznych w budynkach mieszkalnych, biurowych i użyteczności publicznej. Sprawdzi się szczególnie w miejscach, gdzie wymagana jest estetyka montażu wnękowego oraz łatwy dostęp do aparatury przez drzwi przezroczyste.

• Montaż w ścianach pustych (np. karton-gips, płyty gipsowo-kartonowe) w domach jednorodzinnych i mieszkaniach.
• Rozmieszczenie obwodów gniazd wtyczkowych, oświetlenia oraz odbiorników dużej mocy w jednej, czytelnie zorganizowanej rozdzielnicy.
• Instalacje z różnymi rodzajami zabezpieczeń nadprądowych, różnicowoprądowych i przeciwprzepięciowych.
• Systemy automatyki budynkowej wymagające agregacji styczników, przekaźników i sterowników w estetycznej obudowie wnękowej.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po wcześniejszym odłączeniu napięcia w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (nie dotyczy obudowy – sama rozdzielnica montowana jest w ścianie) – zaleca się stosowanie się do instrukcji producenta dotyczącej mocowania skrzynki w ścianie pustej. Przewody należy podłączać do listew N i PE z zachowaniem odpowiedniego przekroju (maks. 16 mm² dla listew). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i dokręcenie wszystkich zacisków.

FAQ

• Czy drzwi rozdzielnicy są przezroczyste? Tak, produkt dostarczany jest z drzwiami przezroczystymi o dymnym odcieniu, co umożliwia wizualną kontrolę stanu aparatury bez otwierania.
• Jaki stopień ochrony ma rozdzielnica? Rozdzielnica posiada stopień ochrony IP40 (ochrona przed ciałami stałymi ≥1 mm) oraz wytrzymałość mechaniczną IK07 (odporność na uderzenia 2 J).
• Czy rozdzielnicę można montować w ścianie pełnej? Practibox S jest przeznaczona do ścian pustych (np. karton-gips). Do montażu w ścianach murowanych należy zastosować odpowiednią puszkę instalacyjną lub alternatywny model rozdzielnicy.
