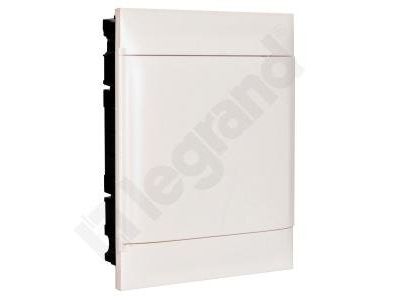

Rozdzielnica p/t Practibox S 2x12 650, drzwi białe | 135362 Legrand

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa Practibox S o numerze katalogowym 135362 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się dwurzędową konstrukcją, gdzie każdy rząd mieści 12 modułów, co daje łączną pojemność 24 modułów. Dzięki kompaktowej głębokości skrzynki wynoszącej zaledwie 72 mm, montaż w ścianach pełnych jest szybki i nie wymaga głębokich wykopów budowlanych.

• Wysoka odporność mechaniczna: Stopień ochrony IK07 gwarantuje wytrzymałość na uderzenia o energii do 2 dżuli, co chroni aparaturę przed przypadkowymi uszkodzeniami mechanicznymi.
• Bezpieczeństwo pożarowe: Obudowa wykonana z materiału izolacyjnego samogasnącego przeszła test drutu żarowego w temperaturze 650°C, co minimalizuje ryzyko rozprzestrzeniania się ognia.
• Kompletne wyposażenie: Produkt dostarczany jest z fabrycznymi listwami zaciskowymi N i PE. Listwy N obejmują 2 sekcje po (5x16 mm² + 5x10 mm²), natomiast listwa PE oferuje 1 sekcję (9x16 mm² + 9x10 mm²), co pozwala na przejrzyste i bezpieczne zarządzanie przewodami neutralnymi i ochronnymi.
• Estetyka wykonania: Pełne drzwi w kolorze białym doskonale komponują się z nowoczesnymi wnętrzami, maskując aparaturę modułową i zapewniając stopień ochrony IP40.

Zgodność z Normami

Rozdzielnica Practibox S została zaprojektowana i wykonana zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla odbiorów technicznych instalacji. Spełnia wymagania normy IEC/EN 60670-24, która definiuje parametry dla obudów instalacyjnych. Ponadto, konstrukcja pozwala na prefabrykację zestawów w pełni zgodnych z normą IEC/EN 61439-3, dotyczącą rozdzielnic niskonapięciowych przeznaczonych do obsługi przez osoby niewykwalifikowane. Urządzenie posiada II klasę ochronności, co oznacza zastosowanie izolacji wzmocnionej i brak konieczności uziemiania samej obudowy.

Zastosowanie

Produkt dedykowany jest do montażu podtynkowego w ścianach pełnych (murowanych). Dzięki swojej pojemności (24 moduły), idealnie sprawdza się jako główna rozdzielnica w mieszkaniach wielopokojowych, domach jednorodzinnych oraz w biurach. Jest to optymalny wybór dla instalatorów poszukujących estetycznego, a zarazem funkcjonalnego rozwiązania do montażu wyłączników nadmiarowo-prądowych, różnicowoprądowych oraz innych aparatów modułowych na szynach DIN.

Wskazówki Montażowe

Podczas instalacji rozdzielnicy Practibox S 2x12 należy zwrócić uwagę na następujące aspekty techniczne:

• Przygotowanie otworu: Należy przygotować wnękę o wymiarach uwzględniających gabaryty skrzynki (wysokość 385 mm, szerokość 328 mm) oraz margines na masę mocującą.
• Zarządzanie okablowaniem: Przed osadzeniem skrzynki warto wprowadzić przewody przez dedykowane osłabienia w obudowie. Duża przestrzeń za szynami DIN ułatwia estetyczne ułożenie wiązek.
• Podłączenie listew: Przekroje przewodów powinny być dopasowane do zacisków listew N i PE (do 16 mm² dla głównych zasilań oraz 10 mm² dla obwodów odpływowych), co zapewnia trwały styk elektryczny i minimalizuje rezystancję połączenia.
• Poziomowanie: Dzięki konstrukcji ramki, możliwe jest skorygowanie niewielkich błędów montażowych skrzynki względem płaszczyzny ściany.

FAQ

• Czy rozdzielnica nadaje się do ścian gipsowo-kartonowych? Prezentowany model jest dedykowany do ścian pełnych. Do ścian lekkich (GK) producent przewiduje dedykowane wersje z odpowiednimi uchwytami montażowymi.
• Jaki jest stopień ochrony przy otwartych drzwiach? Stopień ochrony IP40 dotyczy rozdzielnicy z zamkniętymi drzwiami. Chroni ona przed ciałami obcymi o średnicy powyżej 1 mm.
• Czy w zestawie znajdują się szyny DIN? Tak, rozdzielnica jest kompletnie wyposażona w szyny montażowe TH35 (DIN) dla obu rzędów aparatury.
