Rozdzielnica p/t Practibox S 1x8, drzwi przezroczyste, do ścian pełnych | 134158 Legrand

Opis i Kluczowe Cechy

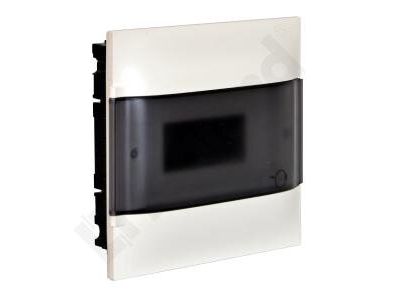

Rozdzielnica wnękowa Practibox S o symbolu 134158 to kompaktowe rozwiązanie do bezpiecznego rozdziału i zabezpieczania obwodów w budynkach mieszkalnych i biurowych. Wyposażona w jeden rząd mieszczący 8 modułów, drzwi przezroczyste oraz fabrycznie zainstalowane listwy przyłączeniowe N i PE. Stopień ochrony IP40 oraz wytrzymałość mechaniczna IK07 gwarantują niezawodną pracę w typowych warunkach instalacyjnych. Szerokość obudowy 256 mm, wysokość 225 mm, głębokość 72 mm.

• Ilość modułów 8 (1 rząd): Umożliwia elastyczne rozmieszczenie aparatury modułowej w kompaktowej obudowie, co oszczędza miejsce w instalacji.
• Stopień ochrony IP40 / IK07: Chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed uderzeniami mechanicznymi – bezpieczeństwo w codziennym użytkowaniu.
• II klasa ochronności (izolacja podwójna): Nie wymaga przewodu ochronnego PE (w standardowych warunkach), co upraszcza montaż i zwiększa bezpieczeństwo.
• Materiał samogasnący (650°C): Obudowa wykonana z tworzywa termoutwardzalnego, które nie podtrzymuje palenia – minimalizuje ryzyko pożaru przy zwarciu.
• Komplet listew N i PE: Fabrycznie zamontowane listwy przyłączeniowe N (1 x 3x16 mm² + 3x10 mm²) i PE (1 x 3x16 mm² + 3x10 mm²) przyspieszają okablowanie i zapewniają prawidłowe uziemienie.

Zgodność z Normami

Rozdzielnica zaprojektowana zgodnie z normą IEC/EN 60670-24 dotyczącą puszek i obudów do sprzętu elektroinstalacyjnego. Możliwość tworzenia zestawów rozdzielczych zgodnych z IEC/EN 61439-3. Posiada certyfikat CE oraz oznaczenie II klasy ochronności.

Zastosowanie

Rozdzielnica wnękowa Practibox S przeznaczona do instalacji w ścianach pełnych (murowanych, betonowych). Doskonała do budynków mieszkalnych, biurowych, sklepów – wszędzie tam, gdzie wymagana jest estetyczna, płaska zabudowa oraz łatwy dostęp do zabezpieczeń.

• Montaż w ścianach pełnych – ukrycie obudowy zapewnia czysty wygląd instalacji.
• Instalacja rozdzielnic piętrowych lub lokalnych w mieszkaniach i domach jednorodzinnych.
• Rozdział obwodów w małych i średnich obiektach komercyjnych (sklepy, biura).
• Stosowanie jako rozdzielnica główna lub podrozdzielnica w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Rozdzielnicę należy zainstalować w uprzednio przygotowanym otworze w ścianie pełnej – zgodnie z instrukcją producenta. Do podłączenia przewodów używaj listew N i PE dostarczonych w komplecie. Przekrój przewodów dobierz do prądu obciążenia (listwy dopuszczają max 16 mm² dla przewodów głównych). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zaleca się zachowanie odstępów wentylacyjnych (jeśli wymagane przez dobraną aparaturę).

FAQ

• Czy rozdzielnica nadaje się do ścian gipsowo-kartonowych? Nie, model Practibox S 134158 jest przeznaczony wyłącznie do ścian pełnych (murowanych, betonowych). Do ścian g/k zaleca się stosowanie odpowiednich puszek instalacyjnych.
• Jaki stopień ochrony ma rozdzielnica? Posiada stopień ochrony IP40 oraz odporność udarową IK07 – chroni przed wnikaniem ciał stałych i uderzeniami mechanicznymi, nie jest jednak wodoodporna.
• Czy w zestawie są listwy przyłączeniowe? Tak, rozdzielnica dostarczana jest z fabrycznie zamontowanymi listwami N i PE (N: 1 x 3x16 mm² + 3x10 mm², PE: 1 x 3x16 mm² + 3x10 mm²).
