Rozdzielnica p/t Practibox S 1x6, drzwi przezroczyste | 134156 Legrand

Opis i Kluczowe Cechy

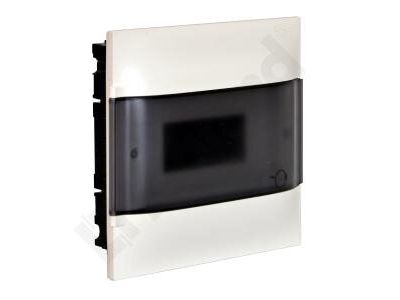

Rozdzielnica wnękowa Practibox S (symbol 134156) marki Legrand to kompaktowe rozwiązanie do montażu w ścianach pełnych, wyposażone w przezroczyste drzwi dymne. Oferuje 6 modułów w jednym rzędzie, co pozwala na elastyczne rozmieszczenie aparatury modułowej w instalacjach domowych i biurowych. Stopień ochrony IP40 oraz odporność na uderzenia IK07 zapewniają bezpieczną pracę w warunkach normalnego użytkowania. II klasa ochronności i materiał samogasnący (650°C) gwarantują podwyższone bezpieczeństwo pożarowe. W zestawie znajdują się listwy przyłączeniowe N i PE, co ułatwia szybki i uporządkowany montaż.

• Liczba modułów: 6 (1 rząd): Umożliwia zabudowę małych instalacji, takich jak sterowanie oświetleniem czy gniazdami, w jednej kompaktowej obudowie.
• Stopień ochrony IP40 i odporność na uderzenia IK07: Chroni aparaturę przed wnikaniem pyłu oraz przypadkowymi uszkodzeniami mechanicznymi, zwiększając trwałość instalacji.
• II klasa ochronności oraz materiał samogasnący (650°C): Podwójna izolacja i wysoka odporność na zapłon minimalizują ryzyko pożaru, spełniając rygorystyczne wymogi bezpieczeństwa.
• Wyposażenie w listwy N i PE (N: 1x(2x16 mm² + 2x10 mm²), PE: 1x(2x16 mm² + 2x10 mm²)): Gotowe przyłącze neutralne i ochronne skraca czas instalacji i zapewnia przejrzyste prowadzenie przewodów.
• Drzwi przezroczyste (dymne): Umożliwiają szybki przegląd stanu urządzeń bez konieczności otwierania rozdzielnicy, przy jednoczesnym dyskretnym wyglądzie.

Zgodność z Normami

Rozdzielnica Practibox S spełnia wymagania normy IEC/EN 60670-24 dotyczącej puszek i obudów do sprzętu elektroinstalacyjnego. Po wyposażeniu w odpowiednią aparaturę modułową możliwe jest utworzenie zestawów zgodnych z normą IEC/EN 61439-3 (rozdzielnice w obudowach izolacyjnych). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Dzięki kompaktowym wymiarom i odporności na czynniki środowiskowe rozdzielnica Practibox S sprawdza się w typowych instalacjach mieszkaniowych oraz lekkiego budownictwa komercyjnego. Przeznaczona jest do montażu w ścianach pełnych.

• Zabudowa wyłączników nadprądowych i różnicowoprądowych w domowych tablicach rozdzielczych.
• Montaż styczników, przekaźników oraz modułów automatyki budynkowej w małych instalacjach sterowania oświetleniem.
• Realizacja obwodów sterowania roletami, bramami lub sygnalizacją w obiektach komercyjnych.
• Centralny punkt zasilania i rozdziału w pomieszczeniach takich jak kuchnie biurowe, garaże czy warsztaty.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i znajomość przepisów branżowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Obudowę należy zamontować w uprzednio przygotowanym otworze w ścianie pełnej, zgodnie z wymaganą głębokością (72 mm). Wszystkie wkładane przewody muszą mieć przekrój dostosowany do prądu znamionowego zabezpieczeń – dla listew N/PE maksymalny przekrój przyłączeniowy to 16 mm². Moment dokręcania śrub listew zaciskowych należy stosować zgodnie z dokumentacją producenta. Zaleca się pozostawienie zapasu przewodów (ok. 100–150 mm) przed listwami.

FAQ

• Czy drzwi są całkowicie przezroczyste? Drzwi dostarczane są w kolorze dymnym (przezroczyste), co umożliwia podgląd wnętrza bez otwierania, a jednocześnie maskuje widoczność poszczególnych elementów.
• Jaki stopień ochrony ma rozdzielnica? Posiada stopień ochrony IP40 oraz odporność na uderzenia IK07. Jest to odpowiednie do pomieszczeń suchych i narażonych na czynniki mechaniczne, jednak nie do stref mokrych (np. bezpośrednio w łazience).
• Ile modułów mogę zamontować wewnątrz? Obudowa ma jeden rząd mieszczący do 6 modułów o standardowej szerokości 17,5–18 mm. Listwy N/PE posiadają zaciski umożliwiające przyłączenie przewodów o przekroju do 16 mm².
