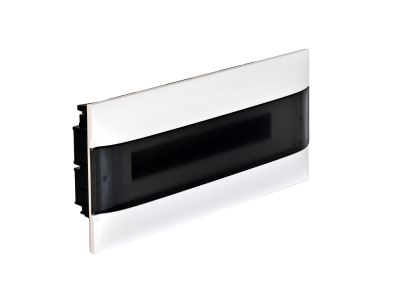

Rozdzielnica p/t Practibox S 1x22 850, drzwi przezroczyste | 137415 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox S 1x22 (symbol 137415) od Hager to kompaktowe rozwiązanie do dystrybucji energii w instalacjach mieszkaniowych i usługowych. Wyposażona w przezroczyste drzwi dymne, oferuje 22 moduły w jednym rzędzie, co zapewnia elastyczność aranżacji aparatury modułowej. Stopień ochrony IP40 chroni przed ciałami stałymi i bryzgami wody, a udarność IK07 gwarantuje odporność na mechaniczne uszkodzenia. II klasa ochronności oraz materiał samogasnący 850°C podnoszą poziom bezpieczeństwa pożarowego.

• IP40 / IK07: Skuteczna ochrona przed wnikaniem pyłu (do 1 mm) i bryzgami wody oraz odporność na uderzenia mechaniczne – bezpieczna eksploatacja w pomieszczeniach mieszkalnych i biurowych.
• 22 moduły w 1 rzędzie: Wystarczająca przestrzeń do zabudowy wyłączników, styczników, przycisków i innych urządzeń modułowych o szerokości 17,5 mm – uporządkowana i czytelna instalacja.
• Zintegrowane listwy N i PE: Listwa N (1x25 mm² + 16x16 mm²) i listwa PE (1x25 mm² + 16x16 mm²) ułatwiają przyłączenie obwodów – oszczędność czasu montażu i miejsca.
• Materiał samogasnący 850°C: Obudowa wykonana z tworzywa odpornego na zapłon i samogasnącego – ogranicza ryzyko rozprzestrzeniania się ognia.
• II klasa ochronności: Izolacja podwójna lub wzmocniona – nie wymaga dodatkowego uziemienia obudowy, co upraszcza instalację.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC/EN 60670-24 dla osprzętu do rozdzielnic wnękowych. W połączeniu z odpowiednią aparaturą modułową umożliwia tworzenie zestawów zgodnych z normą IEC/EN 61439-3 (rozdzielnice do użytkowania przez osoby niewykwalifikowane). Posiada certyfikat CE.

Zastosowanie

Dzięki kompaktowym wymiarom (wys. 235 mm, szer. 508 mm, głęb. 72 mm) i przezroczystym drzwiom rozdzielnica sprawdza się w miejscach wymagających estetycznego wyglądu i łatwej kontroli stanu aparatury.

• Rozdział energii elektrycznej w instalacjach domowych – zabezpieczenie obwodów oświetlenia, gniazd, kuchni, łazienek.
• Sterowanie i automatyka budynkowa – montaż styczników, przekaźników, wyłączników zmierzchowych lub czasowych.
• Zastosowania w lokalach usługowych (małe biura, sklepy) – dystrybucja zasilania dla komputerów, urządzeń biurowych.
• Tworzenie podrozdzielnic w systemach inteligentnego budynku – łatwy dostęp do aparatury przez przezroczyste drzwi.

Wskazówki Montażowe

Montaż rozdzielnicy należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Rozdzielnica przeznaczona jest do zabudowy w ścianach pustych (p/t). Wnętrze przystosowane do mocowania aparatury na szynie TH35 (DIN). Listwy N i PE umożliwiają szybkie przyłączenie przewodów – przekrój przewodów dostosować do obciążenia zgodnie z dokumentacją producenta. Moment dokręcania zacisków listew przyłączeniowych stosować według instrukcji.

FAQ

• Czy drzwi są przezroczyste? Tak, w zestawie znajdują się drzwi przezroczyste w kolorze dymnym – umożliwiają podgląd stanu aparatury bez otwierania obudowy.
• Jaki jest stopień ochrony rozdzielnicy? Obudowa posiada stopień ochrony IP40 (ochrona przed ciałami stałymi o średnicy ≥1 mm i bryzgami wody) oraz udarność IK07 (odporność na uderzenia energią 2 J).
• Ile modułów mogę zainstalować? Rozdzielnica oferuje jeden rząd o pojemności 22 modułów (liczba modułów standardowych 17,5 mm). Łączna liczba modułów wynosi 22.
