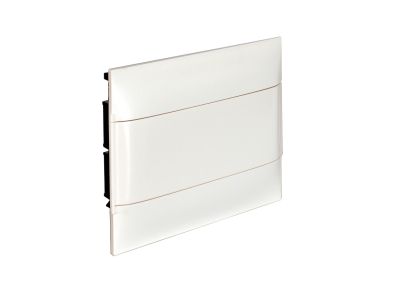

Rozdzielnica p/t Practibox S 1x12, drzwi białe, do ścian pustych | 135401 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox S o symbolu 135401 to gotowe do zabudowy rozwiązanie do dystrybucji energii w instalacjach niskiego napięcia. Wyposażona w 1 rząd po 12 modułów (łącznie 12 modułów), drzwi pełne w kolorze białym oraz fabrycznie zamontowane listwy przyłączeniowe N i PE. Stopień ochrony IP40, odporność na uderzenia IK07 oraz II klasa ochronności zapewniają bezpieczną i trwałą pracę w warunkach domowych i biurowych. Obudowa z materiału izolacyjnego, samogasnącego (850°C) zwiększa bezpieczeństwo pożarowe. Wymiary skrzynki: 235x328x72 mm (wys. x szer. x gł.).

• Stopień ochrony IP40: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz kroplami wody, co pozwala na stosowanie w suchych pomieszczeniach wnętrzowych.
• Odporność na uderzenia IK07: Wytrzymałość mechaniczna na uderzenia o energii 2 J – rozdzielnica zachowuje integralność nawet przy przypadkowych uderzeniach podczas eksploatacji.
• II klasa ochronności: Izolacja podwójna lub wzmocniona – nie wymaga uziemienia ochronnego, co upraszcza montaż i zwiększa bezpieczeństwo.
• Materiał samogasnący (850°C): Obudowa nie podtrzymuje płomienia w przypadku zwarcia lub przegrzania, minimalizując ryzyko pożaru.
• W zestawie listwy N i PE (5x16 mm² + 5x10 mm²): Kompletne okablowanie neutralne i ochronne ułatwia przyłączenie przewodów, skraca czas instalacji i eliminuje konieczność dokupowania dodatkowych akcesoriów.

Zgodność z Normami

Rozdzielnica Practibox S 135401 spełnia wymagania norm IEC/EN 60670-24 (skrzynki rozdzielcze i przyłączeniowe) oraz IEC/EN 61439-3 (rozdzielnice niskonapięciowe). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Rozdzielnica przeznaczona jest do montażu w ścianach pustych (np. z płyt gipsowo-kartonowych) w instalacjach mieszkaniowych, biurowych i usługowych. Doskonale sprawdzi się jako centralny punkt zasilania i ochrony obwodów odbiorczych.

• Dystrybucja energii elektrycznej w budynkach mieszkalnych – zasilanie gniazd, oświetlenia i urządzeń AGD.
• Montaż wyłączników nadprądowych, różnicowoprądowych i aparatury modułowej w jednej, estetycznej obudowie.
• Instalacje w pomieszczeniach suchych (korytarze, biura, salony) z dostępem od frontu przez drzwi pełne.
• Rozbudowa istniejących układów – modularna konstrukcja umożliwia dodawanie kolejnych modułów w ramach jednego rzędu.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonany wyłącznie przez osobę z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Rozdzielnicę instaluje się w ścianie pustej – należy wyciąć otwór o wymiarach 235×328 mm i zamocować skrzynkę za pomocą dołączonych uchwytów (lub zgodnie z instrukcją producenta). Przekroje przewodów dobierz do prądu obciążenia oraz wymogów norm. Listwy N i PE posiadają zaciski na przewody 16 mm² i 10 mm² – stosuj odpowiednie narzędzia i moment dokręcania zgodny z dokumentacją producenta. Po zakończeniu montażu sprawdź ciągłość połączeń ochronnych i izolacji.

FAQ

• Czy rozdzielnica nadaje się do montażu w ścianach pełnych (murowanych)? Produkt przeznaczony jest wyłącznie do ścian pustych (np. gipsowo-kartonowych, szkieletowych). W przypadku ścian pełnych należy rozważyć wersję natynkową lub odpowiednią puszkę przelotową.
• Jaki jest stopień ochrony IP i czy można ją zamontować w łazience? IP40 oznacza ochronę przed ciałami stałymi >1 mm i kroplami wody pod kątem prostym. W pomieszczeniach mokrych (np. strefy 1–2 w łazience) wymagany jest wyższy stopień ochrony – stosowanie tej rozdzielnicy ogranicza się do stref suchych.
• Czy obudowa jest samogasnąca? Jaka temperatura ma wpływ na bezpieczeństwo? Tak, materiał izolacyjny jest samogasnący – wytrzymuje rozżarzony drut o temperaturze 850°C bez zapłonu, co spełnia wymagania norm dla osprzętu elektroinstalacyjnego.
