Rozdzielnica p/t modułowa RW 3NN 3 x 12S 532x288x130; szyna TSH35;zamek patent.9081; IP30; RAL 9003 | RW 3NN 3 x 12S Kubiak

Opis i Kluczowe Cechy

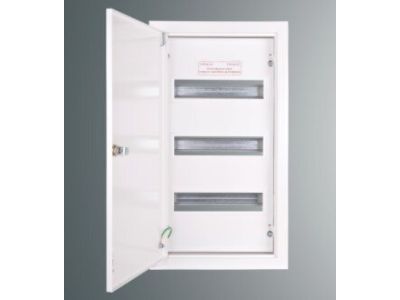

Rozdzielnica podtynkowa RW 3NN to zaawansowane rozwiązanie modułowe od renomowanego producenta KUBIAK, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się konstrukcją trójrzędową, gdzie każdy rząd mieści do 12 modułów (łącznie 36S), co pozwala na przejrzyste i uporządkowane rozmieszczenie aparatury modułowej. Obudowa o wymiarach 532x288x130 mm została wykonana z wysokiej jakości materiałów lakierowanych proszkowo na kolor biały (RAL 9003), co gwarantuje estetyczny wygląd i odporność na zarysowania.

• Bezpieczeństwo: Wyposażenie w zamek patentowy o numerze 9081 uniemożliwia dostęp osobom niepowołanym do aparatury sterującej i zabezpieczającej.
• Stopień ochrony IP30: Zapewnia ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm, co jest standardem dla rozdzielnic montowanych wewnątrz suchych pomieszczeń.
• Szyny montażowe: Zastosowanie standardowych szyn TSH35 (DIN) umożliwia błyskawiczny montaż wyłączników nadprądowych, różnicowoprądowych oraz innych elementów automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi obudów rozdzielczych niskiego napięcia. Spełnienie wymogów bezpieczeństwa elektrycznego gwarantuje długotrwałą i bezawaryjną eksploatację w instalacjach o napięciu znamionowym do 400V. Zastosowane powłoki lakiernicze są zgodne z dyrektywami środowiskowymi, a konstrukcja mechaniczna zapewnia odpowiednią sztywność i wytrzymałość na uderzenia mechaniczne typowe dla warunków eksploatacji wewnątrz budynków.

Zastosowanie

Rozdzielnica RW 3NN 3 x 12S znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym wyborem dla:

• Budownictwa wielorodzinnego: Jako główna rozdzielnica mieszkaniowa obsługująca obwody oświetleniowe, gniazdowe oraz dedykowane zasilanie AGD.
• Biur i lokali usługowych: Gdzie wymagana jest estetyka montażu podtynkowego oraz zabezpieczenie dostępu kluczem patentowym.
• Systemów automatyki: Dzięki głębokości 130 mm, rozdzielnica oferuje wystarczającą przestrzeń na ułożenie przewodów oraz montaż sterowników i przekaźników na szynie TSH35.

Wskazówki Montażowe

Podczas montażu podtynkowego rozdzielnicy RW 3NN należy zwrócić szczególną uwagę na odpowiednie przygotowanie wnęki o wymiarach uwzględniających kołnierz maskujący. Zaleca się zachowanie pionu i poziomu podczas osadzania obudowy, aby zapewnić prawidłowe działanie drzwi i zamka. Przewody powinny być wprowadzane przez dedykowane przepusty, a ich nadmiar starannie ułożony w bocznych przestrzeniach obudowy, co zapobiega przegrzewaniu się styków. Moment dokręcania aparatury na szynie DIN powinien być zgodny z zaleceniami producentów osprzętu, aby uniknąć uszkodzeń mechanicznych zacisków.

FAQ

• Czy rozdzielnica posiada w zestawie szyny TH35? Tak, produkt jest fabrycznie wyposażony w szyny TSH35 zamontowane w każdym z trzech rzędów.
• Czy zamek patentowy można wymienić? Rozdzielnica posiada standardowy zamek patentowy 9081, który zapewnia wysoki poziom kontroli dostępu, jednak w razie potrzeby serwisowej możliwa jest jego konserwacja lub wymiana na kompatybilny model.
• Jaki jest kolor obudowy? Obudowa jest lakierowana na kolor biały sygnałowy zgodnie z paletą RAL 9003, co pozwala na dyskretną integrację z większością nowoczesnych ścian.
