Rozdzielnica p/t modułowa RW 28NN 3 x 24S 577x503x200; szyna TSH35;zamek patent.9081; IP30; RAL9003 | RW 28NN 3 x 24S Kubiak

Opis i Kluczowe Cechy

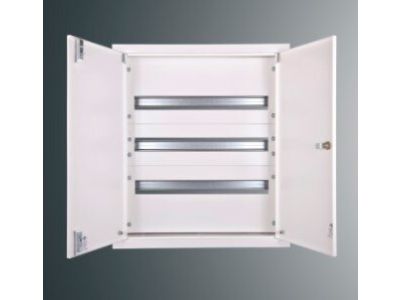

Rozdzielnica podtynkowa RW 28NN to zaawansowane rozwiązanie od renomowanego producenta KUBIAK, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych wymagających dużej gęstości upakowania aparatury. Urządzenie charakteryzuje się konstrukcją modułową w układzie 3 x 24S, co pozwala na montaż aż 72 standardowych modułów o szerokości 17,5 mm. Dzięki wymiarom zewnętrznym 577x503x200 mm, produkt oferuje znaczną przestrzeń montażową, ułatwiając prowadzenie przewodów i zapewniając odpowiednią cyrkulację powietrza wewnątrz obudowy.

• Solidna konstrukcja: Obudowa wykonana z wysokiej jakości materiałów, malowana proszkowo na kolor biały (RAL 9003), co gwarantuje estetyczny wygląd i odporność na korozję.
• Bezpieczeństwo: Wyposażenie w zamek patentowy o numerze 9081 skutecznie zabezpiecza dostęp do aparatury przed osobami niepowołanymi, co jest kluczowe w budynkach użyteczności publicznej.
• Szyny montażowe: Zastosowanie standardowych szyn TSH35 (szyna DIN) umożliwia błyskawiczny montaż wyłączników nadprądowych, różnicowoprądowych oraz innych elementów automatyki budynkowej.
• Stopień ochrony: Parametr IP30 zapewnia ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm, co jest optymalnym rozwiązaniem dla instalacji wewnątrz suchych pomieszczeń.

Zgodność z Normami

Rozdzielnica KUBIAK RW 28NN została zaprojektowana i wykonana zgodnie z rygorystycznymi normami dotyczącymi obudów i rozdzielnic niskiego napięcia. Spełnienie wymogów bezpieczeństwa elektrycznego gwarantuje, że produkt może być stosowany w instalacjach wymagających certyfikacji i odbiorów technicznych. Konstrukcja wspiera zachowanie ciągłości ochrony przeciwporażeniowej oraz zapewnia odpowiednią wytrzymałość mechaniczną wymaganą w profesjonalnym budownictwie.

Zastosowanie

Model RW 28NN znajduje szerokie zastosowanie w sektorze komercyjnym oraz mieszkaniowym o podwyższonym standardzie. Jest idealnym wyborem dla:

• Budynków biurowych: Gdzie duża liczba obwodów wymaga przejrzystego pogrupowania w jednej sekcji rozdzielczej.
• Obiektów użyteczności publicznej: Dzięki zamkowi patentowemu idealnie sprawdza się w szkołach, urzędach i szpitalach.
• Nowoczesnego budownictwa wielorodzinnego: Jako główny punkt rozdziału energii w apartamentach wyposażonych w rozbudowane systemy Smart Home.
• Przemysłu lekkiego: Do montażu aparatury sterowniczej i zabezpieczającej mniejsze linie technologiczne.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania wnęki o wymiarach uwzględniających kołnierz maskujący rozdzielnicy. Podczas instalacji zaleca się zachowanie następujących zasad:

• Poziomowanie: Przed ostatecznym osadzeniem w ścianie należy precyzyjnie wypoziomować ramę, aby zapewnić prawidłowe domykanie drzwi.
• Zarządzanie okablowaniem: Wykorzystaj przestrzeń za szynami TSH35 do uporządkowanego prowadzenia wiązek przewodów, co zapobiegnie ich przegrzewaniu i ułatwi późniejszą konserwację.
• Moment dokręcania: Podczas montażu aparatury na szynach należy przestrzegać momentów dokręcania zacisków określonych przez producentów osprzętu, aby zapewnić trwały styk elektryczny.
• Uziemienie: Należy pamiętać o prawidłowym podłączeniu przewodu ochronnego do metalowych części obudowy, zgodnie ze schematem instalacji.

FAQ

• Czy rozdzielnica posiada w zestawie listwy zaciskowe N i PE? Standardowa konfiguracja skupia się na obudowie i szynach TSH35; dostępność dodatkowych akcesoriów zależy od konkretnej kompletacji partii produkcyjnej.
• Czy zamek patentowy można wymienić na inny model? Rozdzielnica jest fabrycznie wyposażona w zamek 9081, który zapewnia wysoki standard bezpieczeństwa w ramach systemów klucza powtarzalnego.
• Jaka jest głębokość montażowa rozdzielnicy? Całkowita głębokość wynosi 200 mm, co pozwala na swobodne umieszczenie wewnątrz nawet bardziej rozbudowanych sterowników PLC lub zasilaczy systemowych.
