Rozdzielnica p/t modułowa RW 1NN 1 x 12S 237x288x130; szyna TSH35;zamek patent.9081; IP30; RAL 9003 | RW 1NN 1 x 12S Kubiak

Opis i Kluczowe Cechy

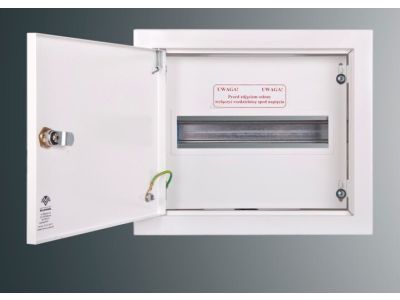

Rozdzielnica podtynkowa RW 1NN 1 x 12S marki KUBIAK to profesjonalne rozwiązanie dedykowane do estetycznego i bezpiecznego montażu aparatury modułowej. Konstrukcja o wymiarach 237x288x130 mm pozwala na zabudowę do 12 modułów w jednym rzędzie, co czyni ją idealnym wyborem dla mniejszych instalacji elektrycznych w budownictwie mieszkaniowym oraz komercyjnym. Obudowa została wykonana z wysokiej jakości materiałów lakierowanych proszkowo na kolor biały (RAL 9003), co zapewnia wysoką odporność na zarysowania oraz estetyczny wygląd pasujący do nowoczesnych wnętrz.

• Bezpieczeństwo: Wyposażenie w zamek patentowy o numerze 9081 gwarantuje ograniczony dostęp osobom niepowołanym, co jest kluczowe w obiektach użyteczności publicznej.
• Stopień ochrony IP30: Zapewnia ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm, co jest standardem dla rozdzielnic montowanych wewnątrz suchych pomieszczeń.
• Szyna montażowa: Zintegrowana szyna TSH35 (DIN) umożliwia błyskawiczny i stabilny montaż wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów modułowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami dotyczącymi rozdzielnic niskiego napięcia. Spełnienie rygorystycznych wymogów bezpieczeństwa elektrycznego potwierdza wysoką jakość wykonania przez polskiego producenta KUBIAK. Zastosowane materiały izolacyjne oraz powłoka lakiernicza są zgodne z dyrektywami środowiskowymi, co zapewnia długowieczność eksploatacji bez ryzyka korozji czy degradacji materiału pod wpływem czynników zewnętrznych wewnątrz budynków.

Zastosowanie

Rozdzielnica RW 1NN 1 x 12S znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Jest to optymalny wybór dla:

• Instalacji domowych jako główna lub pomocnicza tablica bezpiecznikowa.
• Biur i lokali usługowych, gdzie wymagane jest zabezpieczenie aparatury przed dostępem osób trzecich dzięki zamkowi patentowemu.
• Systemów automatyki budynkowej, gdzie kompaktowe wymiary pozwalają na dyskretny montaż w ścianach gipsowo-kartonowych lub murowanych.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania otworu o wymiarach uwzględniających kołnierz rozdzielnicy, co pozwala na idealne zlicowanie frontu z powierzchnią ściany. Podczas instalacji należy zwrócić uwagę na:

• Prowadzenie przewodów: Przestronne wnętrze o głębokości 130 mm ułatwia estetyczne ułożenie wiązek kablowych i zachowanie odpowiednich promieni gięcia przewodów.
• Moment dokręcania: Przy montażu aparatury na szynie TSH35 należy stosować się do zaleceń producentów osprzętu dotyczących momentu dokręcania zacisków, aby uniknąć przegrzewania się styków.
• Uziemienie: Należy pamiętać o poprawnym podłączeniu szyn zaciskowych PE i N, zapewniając ciągłość ochrony przeciwporażeniowej.

FAQ

• Czy zamek patentowy jest w zestawie? Tak, rozdzielnica jest fabrycznie wyposażona w zamek patentowy 9081 wraz z kompletem kluczy.
• Jaki jest kolor obudowy? Obudowa jest lakierowana na kolor biały sygnałowy zgodnie z paletą RAL 9003.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP30 oraz konstrukcja podtynkowa dedykują ten produkt wyłącznie do zastosowań wewnątrz pomieszczeń.
• Ile modułów pomieści rozdzielnica? Model ten posiada jeden rząd przystosowany do montażu 12 standardowych modułów o szerokości 18 mm każdy.
