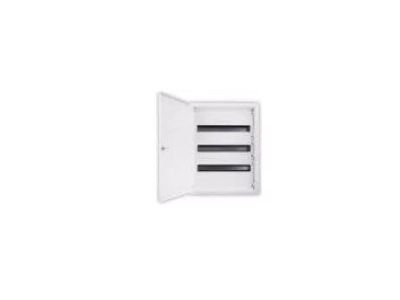

Rozdzielnica p/t modułowa RW 13NN 3 x 20S 577x423x130; szyna TSH35;zamek patent.9081; IP30; RAL9003 | RW 13NN 3 x 20S Kubiak

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa RW 13NN to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych, gdzie kluczowe jest połączenie estetyki z wysoką funkcjonalnością. Produkt charakteryzuje się konstrukcją modułową w układzie 3 x 20S, co oznacza trzy rzędy pozwalające na montaż łącznie do 60 modułów aparatury modułowej. Dzięki szerokości rzędu wynoszącej 20 modułów, instalator zyskuje dodatkową przestrzeń na swobodne prowadzenie przewodów oraz montaż osprzętu pomocniczego.

• Solidna konstrukcja: Obudowa o wymiarach 577x423x130 mm zapewnia optymalną głębokość montażową, ułatwiając osadzenie rozdzielnicy w ścianach o standardowej grubości.
• Bezpieczeństwo i kontrola: Wyposażenie w zamek patentowy o numerze klucza 9081 gwarantuje ograniczony dostęp dla osób niepowołanych, co jest kluczowe w budynkach użyteczności publicznej.
• Estetyka wykonania: Lakierowanie proszkowe w kolorze RAL9003 (biały sygnałowy) sprawia, że rozdzielnica dyskretnie komponuje się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi.
• Szyny montażowe: Zastosowanie standardowych szyn TSH35 (szyna DIN) umożliwia błyskawiczny montaż wyłączników nadprądowych, różnicowoprądowych oraz innych elementów automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi obudów i rozdzielnic niskiego napięcia. Stopień ochrony IP30 zapewnia skuteczną barierę przed dostępem do części niebezpiecznych palcem oraz chroni wnętrze przed ciałami obcymi o średnicy powyżej 12,5 mm. Jest to rozwiązanie dedykowane do pracy wewnątrz budynków, w środowiskach o niskim zapyleniu, gdzie nie występuje bezpośrednie narażenie na działanie wody.

Zastosowanie

Rozdzielnica RW 13NN znajduje szerokie zastosowanie w sektorze budownictwa wielorodzinnego oraz komercyjnego. Dzięki dużej pojemności (60 modułów), idealnie sprawdza się jako główny punkt rozdziału energii w apartamentach o wysokim standardzie, biurach oraz placówkach edukacyjnych. Możliwość montażu szerokiej gamy aparatury sprawia, że jest to doskonała baza dla systemów inteligentnego domu (Smart Home), sterowników oświetlenia oraz zaawansowanych układów zabezpieczeń.

Wskazówki Montażowe

Podczas montażu podtynkowego należy zwrócić szczególną uwagę na odpowiednie wypoziomowanie kasety w otworze ściennym. Głębokość 130 mm wymaga przygotowania odpowiedniej wnęki, która zapewni stabilne osadzenie obudowy. Zaleca się zachowanie odpowiednich odstępów między aparatami w celu zapewnienia optymalnej cyrkulacji powietrza i odprowadzania ciepła. Przewody powinny być wprowadzane przez dedykowane przepusty, a ich ułożenie powinno uniemożliwiać przypadkowe naprężenia na zaciskach aparatury. Po zakończeniu prac instalacyjnych, zamek patentowy 9081 powinien zostać sprawdzony pod kątem płynności działania rygla.

FAQ

• Czy rozdzielnica posiada szyny TH w zestawie? Tak, produkt jest fabrycznie wyposażony w szyny TSH35, co pozwala na natychmiastowe przystąpienie do montażu aparatury.
• Jaki jest stopień ochrony tej obudowy? Rozdzielnica posiada stopień ochrony IP30, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm.
• Czy zamek patentowy jest dostarczany z kluczem? Tak, rozdzielnica wyposażona jest w zamek patentowy 9081 wraz z dedykowanym kluczem, co podnosi poziom bezpieczeństwa instalacji.
• Ile modułów maksymalnie zmieści się w rozdzielnicy? Konstrukcja 3 x 20S pozwala na montaż do 60 standardowych modułów o szerokości 17,5 mm każdy.
