Rozdzielnica p/t modułowa RW 0NN 1 x 6S 182x163x110; szyna TSH35;zamek patent.9081; IP30; RAL 9003 | RW 0NN 1 x 6S Kubiak

Opis i Kluczowe Cechy

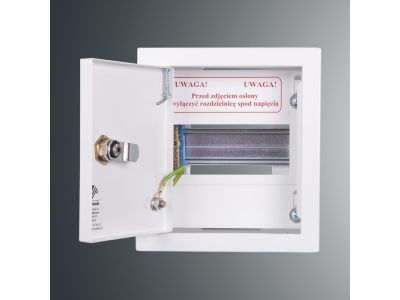

Rozdzielnica podtynkowa RW 0NN 1 x 6S marki KUBIAK to profesjonalne rozwiązanie dedykowane do montażu aparatury modułowej w instalacjach elektrycznych budownictwa mieszkaniowego oraz komercyjnego. Konstrukcja o wymiarach 182x163x110 mm pozwala na zabudowę do 6 modułów w jednym rzędzie, co czyni ją idealnym wyborem dla mniejszych obwodów sterowniczych lub rozdzielczych. Produkt został wykonany z wysokiej jakości materiałów lakierowanych proszkowo na kolor biały (RAL 9003), co zapewnia estetyczny wygląd i trwałość powłoki. Kluczowym elementem bezpieczeństwa jest zintegrowany zamek patentowy o numerze 9081, który skutecznie ogranicza dostęp osobom niepowołanym do aparatury zabezpieczającej.

• Pojemność modułowa: 1 rząd mieszczący do 6 modułów (6S).
• Montaż aparatury: Standardowa szyna montażowa TSH35 (DIN) umożliwiająca szybki zatrzask wyłączników nadprądowych i różnicowoprądowych.
• Bezpieczeństwo: Zamek patentowy 9081 w zestawie, gwarantujący kontrolę dostępu.
• Estetyka: Wykończenie w kolorze RAL 9003 (sygnałowy biały) idealnie komponuje się z nowoczesnymi wnętrzami.
• Stopień ochrony: IP30, zapewniający ochronę przed ciałami obcymi o średnicy powyżej 12 mm.

Zgodność z Normami

Rozdzielnica RW 0NN została zaprojektowana i wykonana zgodnie z obowiązującymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Spełnienie rygorystycznych wymogów bezpieczeństwa elektrycznego gwarantuje niezawodność pracy w warunkach domowych i biurowych. Zastosowane materiały izolacyjne oraz powłoka lakiernicza są odporne na czynniki starzeniowe, co potwierdza wysoką jakość wykonania deklarowaną przez producenta KUBIAK.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Dzięki kompaktowym wymiarom i montażowi podtynkowemu, rozdzielnica RW 0NN 1 x 6S jest rekomendowana do:

• Mieszkań i domów jednorodzinnych jako lokalna rozdzielnica piętrowa lub oświetleniowa.
• Pomieszczeń biurowych do zabezpieczenia dedykowanych obwodów IT lub klimatyzacji.
• Małych warsztatów i lokali usługowych, gdzie wymagana jest estetyczna zabudowa aparatury modułowej.
• Miejsc użyteczności publicznej, gdzie zamek patentowy chroni przed przypadkowym wyłączeniem zasilania przez osoby trzecie.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania otworu o wymiarach uwzględniających kołnierz rozdzielnicy. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Osadzenie obudowy: Należy zapewnić stabilne osadzenie w ścianie za pomocą odpowiednich zapraw lub uchwytów montażowych.
• Prowadzenie przewodów: Przestrzeń wewnątrz obudowy pozwala na swobodne ułożenie przewodów, jednak zaleca się staranne planowanie tras kablowych dla zachowania przejrzystości instalacji.
• Szyna TSH35: Przed montażem aparatury należy upewnić się, że szyna jest stabilnie zamocowana, co zapobiegnie przesuwaniu się modułów podczas dokręcania zacisków.
• Zamek: Po zakończeniu prac instalacyjnych należy sprawdzić płynność działania zamka patentowego i przekazać klucze administratorowi obiektu.

FAQ

• Czy rozdzielnica posiada w zestawie szynę DIN? Tak, produkt jest fabrycznie wyposażony w szynę TSH35 (standard DIN), co pozwala na natychmiastowy montaż aparatury.
• Jaki jest stopień ochrony tej rozdzielnicy? Rozdzielnica posiada stopień ochrony IP30, co oznacza, że jest przeznaczona do montażu wewnątrz suchych pomieszczeń.
• Czy zamek patentowy jest dostarczany z kluczem? Tak, zamek patentowy 9081 jest integralną częścią zestawu i zawiera dedykowany klucz.
• Czy obudowa jest odporna na korozję? Tak, stalowa obudowa jest malowana proszkowo, co stanowi skuteczną barierę antykorozyjną i zwiększa odporność na zarysowania.
