Rozdzielnica p/t metalowa MР54/3/18, 54 moduły 3x18, 415x585x130, IP30, RAL9003 | MP54/3/18 Doktorvolt

Opis i Kluczowe Cechy

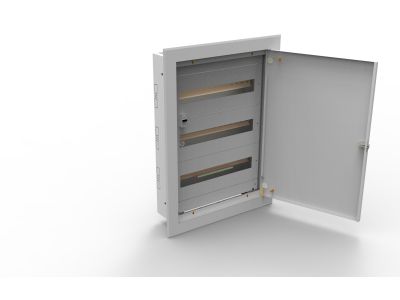

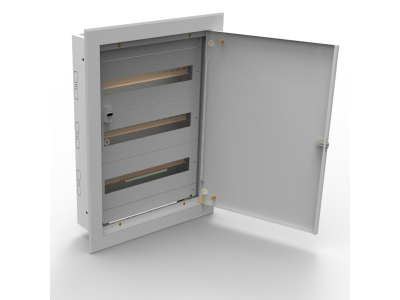

Rozdzielnica podtynkowa metalowa MP54/3/18 marki Doktorvolt to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Konstrukcja o pojemności 54 modułów, rozmieszczonych w trzech rzędach po 18 modułów na każdy, pozwala na przejrzystą i bezpieczną organizację aparatury modułowej. Obudowa została wykonana z wysokiej jakości metalu o grubości 1 mm, co gwarantuje wyjątkową sztywność i odporność na odkształcenia podczas montażu i eksploatacji.

• Wysoka wytrzymałość mechaniczna: Stopień ochrony przed uderzeniami IK07 zapewnia bezpieczeństwo zainstalowanych komponentów w wymagających warunkach.
• Parametry elektryczne: Prąd znamionowy In wynoszący 125A oraz napięcie znamionowe izolacji Ui na poziomie 500V pozwalają na obsługę rozbudowanych obwodów zasilających.
• Estetyka i trwałość: Powłoka ochronna w kolorze RAL9003 (biały sygnałowy) zapewnia profesjonalny wygląd, idealnie komponujący się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi.
• Uniwersalność drzwi: Drzwiczki wyposażone w zamek mogą być montowane jako lewo- lub prawostronne, co znacząco ułatwia planowanie przestrzeni w rozdzielni.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa dla aparatury rozdzielczej i sterowniczej. Posiada I klasę izolacji, co wymaga zastosowania odpowiedniego uziemienia ochronnego obudowy. Stopień ochrony IP30 definiuje przeznaczenie rozdzielnicy do montażu wewnątrz budynków, chroniąc przed dostępem do części niebezpiecznych ciałami obcymi o średnicy powyżej 2,5 mm. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur otoczenia od -5°C do +40°C, co potwierdza jego niezawodność w standardowych warunkach klimatycznych.

Zastosowanie

Rozdzielnica MP54/3/18 znajduje szerokie zastosowanie w sektorze dystrybucji energii elektrycznej. Jest idealnym wyborem dla:

• Budownictwa mieszkaniowego: Jako główna tablica rozdzielcza w domach jednorodzinnych i apartamentach.
• Sektora komercyjnego: W biurowcach, sklepach oraz placówkach użyteczności publicznej do montażu wyłączników nadprądowych, różnicowoprądowych oraz ograniczników przepięć.
• Przemysłu: Do rozdziału mocy w mniejszych halach produkcyjnych i warsztatach, gdzie wymagana jest solidna, metalowa obudowa odporna na uszkodzenia mechaniczne.

Wskazówki Montażowe

Montaż podtynkowy rozdzielnicy MP54/3/18 wymaga przygotowania otworu o wymiarach uwzględniających gabaryty obudowy (415x585x130 mm). Dzięki zastosowaniu specjalnego dna, skrzynka zachowuje stabilność i nie ulega skręcaniu podczas osadzania w ścianie. Rama montażowa z szynami DIN umożliwia precyzyjne ustawienie aparatury przed nałożeniem pokrywy frontowej. Elastyczność instalacji zwiększają wejścia kablowe umieszczone zarówno na górze, jak i na dole obudowy, co pozwala na swobodne doprowadzenie przewodów zasilających i odbiorczych. Należy pamiętać o dokręceniu wszystkich zacisków szyn zbiorczych z odpowiednim momentem, aby zapewnić trwały styk elektryczny.

FAQ

• Czy rozdzielnica posiada zamek w zestawie? Tak, rozdzielnica jest wyposażona w drzwi z zamkiem, co zabezpiecza dostęp osób niepowołanych do aparatury. Klucz jest dostępny jako akcesorium.
• Jaka jest maksymalna liczba modułów w jednym rzędzie? Konstrukcja MBOX18 pozwala na montaż dokładnie 18 modułów o szerokości 17,5 mm na każdej z trzech szyn DIN.
• Czy obudowę można zamontować natynkowo? Choć model ten jest dedykowany do zabudowy podtynkowej, metalowe obudowy serii MP są projektowane z myślą o wszechstronności montażu, jednak dla pełnej estetyki zaleca się montaż w przygotowanej wnęce ściennej.
