Rozdzielnica p/t metalowa MР144/6/24, 144 moduły 6x24, 523x1115x130, IP30, RAL9003 | MP144/6/24 Doktorvolt

Opis i Kluczowe Cechy

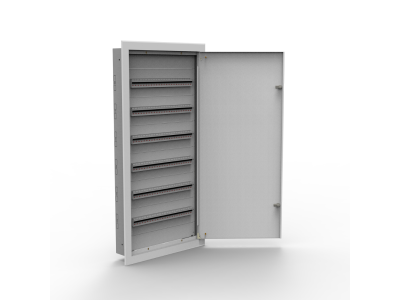

Rozdzielnica podtynkowa metalowa MP144/6/24 marki Doktorvolt to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się imponującą pojemnością wynoszącą 144 moduły, rozmieszczone w układzie 6 rzędów po 24 moduły na każdą szynę DIN. Konstrukcja została wykonana z wysokiej jakości metalu o grubości 1 mm, co gwarantuje wyjątkową sztywność i odporność na odkształcenia mechaniczne, potwierdzoną stopniem ochrony przed uderzeniami IK07.

• Wysoka obciążalność: Prąd znamionowy In na poziomie 125A pozwala na obsługę rozbudowanych obwodów w obiektach o dużym zapotrzebowaniu na moc.
• Bezpieczeństwo izolacji: Znamionowe napięcie izolacji Ui równe 500 V zapewnia bezpieczną eksploatację nawet w przypadku przejściowych przepięć w sieci.
• Uniwersalność montażu: Drzwi wyposażone w zamek są w pełni uniwersalne, co umożliwia ich montaż jako lewo- lub prawostronne, dostosowując się do warunków przestrzennych w miejscu instalacji.
• Estetyka i trwałość: Powłoka lakiernicza w kolorze RAL9003 (biały sygnałowy) zapewnia estetyczny wygląd i ochronę antykorozyjną, idealnie komponując się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic niskiego napięcia. Stopień ochrony IP30 zapewnia skuteczną barierę przed dostępem do części niebezpiecznych dla ciał obcych o średnicy powyżej 2,5 mm, co jest standardem dla rozdzielnic wnętrzowych. Klasa izolacji I oraz zgodność z parametrami napięcia znamionowego Un 230/400V 50Hz gwarantują pełną kompatybilność z europejskimi systemami elektroenergetycznymi.

Zastosowanie

Rozdzielnica MP144/6/24 znajduje szerokie zastosowanie w sektorach wymagających niezawodnego zarządzania energią:

• Przemysł: Jako lokalne punkty rozdziału mocy w halach produkcyjnych i magazynach.
• Budownictwo komercyjne: Idealna do biurowców, centrów handlowych oraz hoteli, gdzie wymagana jest duża liczba zabezpieczeń nadmiarowoprądowych i różnicowoprądowych.
• Budownictwo mieszkaniowe: Stosowana w budynkach wielorodzinnych jako główna rozdzielnica piętrowa lub lokalowa o rozbudowanej automatyce budynkowej.
• Dystrybucja energii: Montaż aparatury modułowej, wyłączników automatycznych oraz urządzeń sterujących.

Wskazówki Montażowe

Instalacja rozdzielnicy powinna być przeprowadzona przez wykwalifikowany personel z uprawnieniami SEP. Dzięki przemyślanej konstrukcji, montaż jest szybki i ergonomiczny:

• Wprowadzanie przewodów: Elastyczność zapewniają wejścia kablowe zlokalizowane zarówno na górze, jak i na dole obudowy, co ułatwia organizację okablowania strukturalnego.
• Stabilność: Dno obudowy zostało zaprojektowane tak, aby zapobiegać skręcaniu się konstrukcji podczas osadzania w otworze ściennym, co gwarantuje idealne przyleganie ramy.
• Organizacja aparatury: Wyjmowana rama montażowa z szynami DIN ułatwia prefabrykację rozdzielnicy w warsztacie przed końcowym montażem u klienta.
• Moment dokręcania: Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków aparatury modułowej zgodnie z zaleceniami producentów osprzętu, aby uniknąć przegrzewania się styków.

FAQ

• Czy rozdzielnica posiada zamek w zestawie? Tak, rozdzielnica jest wyposażona w drzwi z zamkiem, co ogranicza dostęp osobom niepowołanym. Klucz jest dostępny jako akcesorium.
• Jaki jest maksymalny prąd, jaki może płynąć przez rozdzielnicę? Prąd znamionowy urządzenia wynosi 125A, co pozwala na zasilanie zaawansowanych systemów odbiorczych.
• Czy mogę zmienić kierunek otwierania drzwi? Tak, konstrukcja drzwi jest uniwersalna – można je zamontować tak, aby otwierały się na lewą lub prawą stronę.
• W jakich temperaturach może pracować urządzenie? Rozdzielnica jest przystosowana do pracy w temperaturze otoczenia od -5°C do +40°C.
