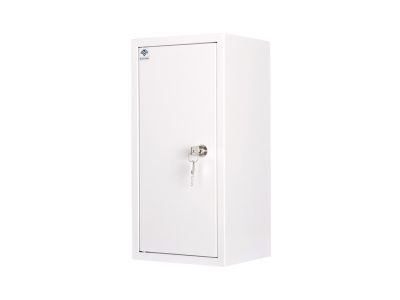

Rozdzielnica p/t licznikowa RW 6NN S T1F + 6S SLIM 402x173x170;pełne drzwi;z.p.9081;IP30;RAL9003 | RW 6NN S T1F + 6S SLIM Kubiak

Opis i Kluczowe Cechy

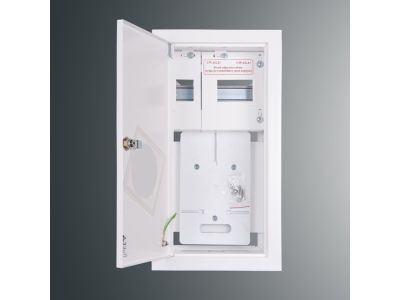

Rozdzielnica podtynkowa RW 6NN S T1F + 6S SLIM to zaawansowane rozwiązanie od renomowanego producenta KUBIAK, zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Produkt charakteryzuje się unikalną konstrukcją typu SLIM o wymiarach 402x173x170 mm, co pozwala na oszczędność miejsca przy zachowaniu pełnej funkcjonalności. Rozdzielnica została wyposażona w miejsce na licznik energii elektrycznej oraz dodatkową szynę montażową pozwalającą na instalację do 6 modułów aparatury modułowej (6S). Pełne drzwi stalowe lakierowane proszkowo na kolor RAL9003 (czysta biel) zapewniają estetyczny wygląd oraz ochronę przed dostępem osób niepowołanych. Stopień ochrony IP30 gwarantuje bezpieczne użytkowanie wewnątrz suchych pomieszczeń, chroniąc wnętrze przed ciałami obcymi o średnicy powyżej 12,5 mm.

• Konstrukcja SLIM: Zredukowana szerokość pozwala na montaż w wąskich wnękach i ściankach działowych.
• Pojemność modułowa: Możliwość montażu 6 modułów aparatury zabezpieczającej lub sterowniczej.
• Estetyka wykonania: Lakierowanie proszkowe RAL9003 zapewnia trwałość powłoki i odporność na zarysowania.
• Bezpieczeństwo: Solidne, pełne drzwi chroniące aparaturę i licznik.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami bezpieczeństwa dla rozdzielnic niskiego napięcia. Spełnia wymagania normy PN-EN 61439, co potwierdza jego przydatność do profesjonalnych instalacji elektrycznych. Zastosowane materiały izolacyjne oraz powłoka lakiernicza są zgodne z dyrektywami środowiskowymi, a stopień ochrony IP30 jest weryfikowany zgodnie z normą PN-EN 60529. Każdy egzemplarz przechodzi rygorystyczną kontrolę jakości producenta KUBIAK, co gwarantuje niezawodność w długofalowej eksploatacji.

Zastosowanie

Rozdzielnica RW 6NN S T1F + 6S SLIM znajduje szerokie zastosowanie w budownictwie wielorodzinnym jako indywidualny punkt pomiarowo-rozdzielczy dla lokali mieszkalnych. Dzięki kompaktowym wymiarom idealnie sprawdza się w korytarzach, klatkach schodowych oraz wewnątrz mieszkań, gdzie przestrzeń montażowa jest ograniczona. Jest to optymalny wybór dla instalatorów poszukujących trwałej obudowy podtynkowej, która pomieści zarówno licznik jednofazowy, jak i niezbędne zabezpieczenia nadmiarowo-prądowe czy różnicowoprądowe dla małego obwodu.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania wnęki o wymiarach uwzględniających kołnierz maskujący rozdzielnicy. Podczas osadzania obudowy należy zwrócić uwagę na wypoziomowanie konstrukcji, co ułatwi późniejszy montaż aparatury i drzwi. Przewody zasilające i odpływowe należy wprowadzać przez dedykowane osłabienia w obudowie, dbając o odpowiedni promień gięcia żył. Zaleca się stosowanie standardowych szyn TH35 (DIN) do montażu aparatury modułowej. Moment dokręcania zacisków licznika oraz aparatury powinien być zgodny z dokumentacją techniczną zastosowanych komponentów, aby uniknąć przegrzewania się styków.

FAQ

• Czy rozdzielnica posiada w zestawie szynę DIN? Tak, rozdzielnica jest wyposażona w szynę montażową pozwalającą na instalację 6 modułów aparatury.
• Jaki jest kolor obudowy? Obudowa i drzwi są lakierowane na kolor biały sygnałowy (RAL9003).
• Czy produkt nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP30 oraz konstrukcja podtynkowa dedykują ten model wyłącznie do zastosowań wewnątrz budynków.
• Jakie są dokładne wymiary wnęki? Zewnętrzne wymiary obudowy to 402x173x170 mm; zaleca się przygotowanie wnęki z niewielkim zapasem montażowym.
