Rozdzielnica p/t licznikowa RW 6NN P O T1F + 6S PŁYTKA 432x213x135;pełnedrzwi;z.p9081;IP30;RAL9003 | RW 6NN P T1F + 6S PŁYTKA Kubiak

Opis i Kluczowe Cechy

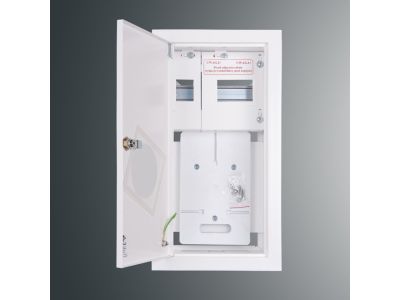

Rozdzielnica podtynkowa RW 6NN P O T1F + 6S marki KUBIAK to profesjonalne rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o bezpiecznym montażu aparatury modułowej oraz układów pomiarowych. Konstrukcja o wymiarach 432x213x135 mm została wykonana z wysokiej jakości materiałów, co gwarantuje trwałość i odporność na uszkodzenia mechaniczne. Produkt charakteryzuje się stopniem ochrony IP30, co zapewnia skuteczną barierę przed dostępem ciał obcych o średnicy powyżej 12 mm, co jest standardem wewnątrz budynków mieszkalnych i biurowych.

• Miejsce na licznik 1F: Specjalnie wydzielona przestrzeń z płytką montażową pozwala na stabilną instalację licznika energii elektrycznej jednofazowego.
• Pojemność modułowa: Dodatkowa sekcja 6S umożliwia montaż do 6 modułów aparatury zabezpieczającej, takiej jak wyłączniki nadprądowe czy różnicowoprądowe.
• Estetyka i wykończenie: Pełne drzwi stalowe malowane proszkowo na kolor biały (RAL 9003) zapewniają dyskretny wygląd, który idealnie komponuje się z nowoczesnymi wnętrzami.
• Zamek typu P9081: Zastosowanie dedykowanego zamknięcia chroni przed dostępem osób niepowołanych do kluczowych elementów instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami bezpieczeństwa dla rozdzielnic niskiego napięcia. Spełnia wymagania techniczne pozwalające na jego bezpieczną eksploatację w sieciach elektroenergetycznych. Zastosowanie powłoki lakierniczej w standardzie RAL 9003 zapewnia nie tylko estetykę, ale również ochronę antykorozyjną powierzchni metalowych, co jest kluczowe dla długowieczności osprzętu w warunkach podtynkowych.

Zastosowanie

Rozdzielnica RW 6NN P O T1F + 6S znajduje szerokie zastosowanie w budownictwie wielorodzinnym oraz obiektach użyteczności publicznej. Jest to idealny wybór dla:

• Instalacji odbiorczych w mieszkaniach, gdzie wymagany jest pomiar energii jednofazowej.
• Małych lokali usługowych wymagających kompaktowego węzła rozdzielczego.
• Modernizacji starych instalacji elektrycznych, gdzie konieczna jest wymiana tablic licznikowych na nowoczesne rozwiązania podtynkowe.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad BHP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie wnęki: Wymiary wnęki powinny uwzględniać margines na wypoziomowanie obudowy oraz swobodne wprowadzenie przewodów.
• Wprowadzanie przewodów: Konstrukcja umożliwia wygodne wprowadzenie peszli i kabli z różnych stron obudowy, co ułatwia organizację okablowania wewnątrz rozdzielnicy.
• Montaż aparatury: Szyna montażowa w sekcji 6S pozwala na szybki zatrzaskowy montaż aparatury modułowej. Należy pamiętać o zachowaniu odpowiednich momentów dokręcania zacisków zgodnie z instrukcją producenta aparatury.
• Uziemienie: Należy bezwzględnie podłączyć przewód ochronny do metalowej obudowy i drzwi rozdzielnicy, aby zapewnić skuteczną ochronę przeciwporażeniową.

FAQ

• Czy rozdzielnica posiada w zestawie szynę TH35? Tak, sekcja przeznaczona na 6 modułów jest wyposażona w standardową szynę montażową umożliwiającą instalację typowych zabezpieczeń.
• Jaki jest stopień ochrony tej rozdzielnicy? Produkt posiada stopień ochrony IP30, co oznacza, że jest przeznaczony do montażu wewnątrz suchych pomieszczeń.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja drzwi pełnych z zamkiem P9081 jest zoptymalizowana pod kątem stabilności i bezpieczeństwa dostępu do licznika i aparatury.
• Czy w zestawie znajduje się płytka pod licznik? Tak, model ten posiada dedykowaną płytkę montażową pod licznik jednofazowy (T1F).
