Rozdzielnica p/t licznikowa RW 24NN P O T3F + 23S PŁYTKA 737x288x135;z okienk;z.p.9081;IP30;RAL9003 | RW 24NN P O T3F + 23S PŁYTKA Kubiak

Alternatywny kod produktu: 893259

Opis i Kluczowe Cechy

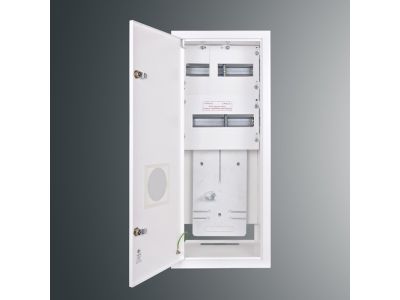

Rozdzielnica podtynkowa RW 24NN P O T3F + 23S marki KUBIAK to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o wymagających systemach rozdziału energii w budownictwie mieszkaniowym i komercyjnym. Konstrukcja o wymiarach 737x288x135 mm została wykonana z wysokiej jakości blachy stalowej, co gwarantuje sztywność mechaniczną oraz długowieczność eksploatacji. Produkt charakteryzuje się stopniem ochrony IP30, co zapewnia skuteczną barierę przed dostępem ciał obcych o średnicy powyżej 2,5 mm, idealnie sprawdzając się wewnątrz suchych pomieszczeń.

• Miejsce na licznik 3-fazowy: Specjalna płyta montażowa przystosowana do instalacji standardowych liczników energii elektrycznej trójfazowej.
• Pojemność modułowa: Dodatkowa przestrzeń na 23 moduły (23S) pozwala na montaż szerokiej gamy aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.
• Estetyka i wykończenie: Powierzchnia malowana proszkowo w kolorze RAL 9003 (biały sygnałowy) zapewnia wysoką odporność na zarysowania oraz estetyczny wygląd, który łatwo komponuje się z nowoczesnymi wnętrzami.
• Okienko rewizyjne: Zastosowanie okienka pozwala na szybki odczyt stanu licznika bez konieczności otwierania całej rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami bezpieczeństwa dla rozdzielnic niskiego napięcia. Spełnia wymagania normy PN-EN 61439, co potwierdza jego przydatność do profesjonalnych instalacji elektrycznych. Zastosowanie materiałów o wysokiej odporności termicznej oraz odpowiednia izolacja elementów przewodzących gwarantują bezpieczeństwo użytkowania zarówno dla instalatorów, jak i użytkowników końcowych.

Zastosowanie

Rozdzielnica RW 24NN P O T3F + 23S znajduje szerokie zastosowanie w budownictwie wielorodzinnym jako punkt pomiarowo-rozdzielczy dla poszczególnych lokali mieszkalnych. Dzięki połączeniu sekcji licznikowej z sekcją aparatury modułowej, stanowi kompletny węzeł dystrybucji energii. Jest również chętnie wybierana do biur oraz obiektów użyteczności publicznej, gdzie wymagana jest estetyczna zabudowa podtynkowa przy zachowaniu pełnej funkcjonalności i łatwego dostępu do zabezpieczeń.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania wnęki o wymiarach uwzględniających kołnierz maskujący rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Poziomowanie: Precyzyjne ustawienie obudowy we wnęce zapewnia prawidłowe przyleganie ramki do płaszczyzny ściany.
• Wprowadzanie przewodów: Przetłoczenia w obudowie ułatwiają estetyczne wprowadzenie peszli i kabli zasilających oraz odpływowych.
• Moment dokręcania: Podczas montażu aparatury modułowej na szynach DIN oraz podłączania licznika, należy stosować się do zaleceń producentów osprzętu dotyczących momentu dokręcania zacisków śrubowych.
• Uziemienie: Należy bezwzględnie pamiętać o podłączeniu przewodu ochronnego do obudowy metalowej w celu zapewnienia ochrony przeciwporażeniowej.

FAQ

• Czy rozdzielnica posiada zamek w zestawie? Standardowo rozdzielnica wyposażona jest w zamek typu z.p.9081, który zabezpiecza dostęp do wnętrza przed osobami niepowołanymi.
• Jaki jest stopień ochrony IP tej obudowy? Produkt posiada stopień ochrony IP30, co oznacza, że jest przeznaczony do montażu wewnątrz budynków w miejscach nienarażonych na bezpośrednie działanie wilgoci.
• Czy wewnątrz znajduje się szyna DIN? Tak, sekcja przeznaczona na 23 moduły jest wyposażona w standardowe szyny montażowe DIN (TH35), umożliwiające szybki montaż aparatury.
