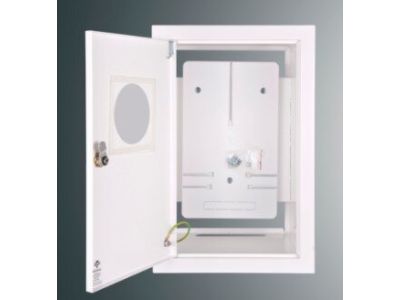

Rozdzielnica p/t licznikowa RW 19NN O T3F 402x253x220;z okienkiem;z.p.9081;IP30;RAL9003 | RW 19NN O T3F Kubiak

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa RW 19NN O T3F to zaawansowane rozwiązanie od renomowanego producenta KUBIAK, zaprojektowane z myślą o bezpiecznym i estetycznym montażu aparatury licznikowej oraz modułowej. Produkt charakteryzuje się solidną konstrukcją o wymiarach 402x253x220 mm, co zapewnia optymalną przestrzeń do prowadzenia przewodów i montażu osprzętu. Obudowa została wykonana w kolorze białym (RAL 9003), co pozwala na dyskretną integrację z nowoczesnymi wnętrzami mieszkalnymi i biurowymi.

• Okienko inspekcyjne: Zintegrowane okienko pozwala na szybki odczyt stanu licznika bez konieczności otwierania drzwi rozdzielnicy, co podnosi komfort eksploatacji.
• Stopień ochrony IP30: Zapewnia ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm, co jest standardem dla instalacji wewnątrz budynków w suchych pomieszczeniach.
• Trójfazowa konfiguracja (T3F): Przystosowana do obsługi układów trójfazowych, co czyni ją uniwersalnym wyborem dla nowoczesnego budownictwa.
• Zamek typu 9081: Wyposażenie w sprawdzony system zamykania gwarantuje bezpieczeństwo przed dostępem osób niepowołanych.

Zgodność z Normami

Rozdzielnica KUBIAK RW 19NN O T3F została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy PN-EN 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, produkt zapewnia odpowiednią wytrzymałość dielektryczną oraz odporność na starzenie termiczne, co jest kluczowe dla długotrwałej i bezawaryjnej pracy instalacji elektrycznej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budownictwie wielorodzinnym oraz jednorodzinnym jako główny punkt pomiarowy energii elektrycznej. Dzięki swojej konstrukcji podtynkowej, idealnie nadaje się do montażu w korytarzach, klatkach schodowych oraz wnękach technicznych. Jest to rozwiązanie dedykowane dla profesjonalnych elektroinstalatorów poszukujących niezawodnych obudów do montażu liczników energii elektrycznej oraz zabezpieczeń nadmiarowoprądowych w układach trójfazowych.

Wskazówki Montażowe

Podczas montażu rozdzielnicy podtynkowej RW 19NN O T3F należy zwrócić szczególną uwagę na następujące aspekty:

• Przygotowanie wnęki: Wymiary otworu montażowego powinny uwzględniać niewielki zapas względem wymiarów obudowy (402x253x220 mm), aby umożliwić precyzyjne wypoziomowanie rozdzielnicy.
• Prowadzenie przewodów: Należy wykorzystać dedykowane osłabienia w obudowie do wprowadzenia peszli i przewodów, dbając o zachowanie odpowiednich promieni gięcia żył.
• Mocowanie: Obudowę należy stabilnie osadzić w ścianie przy użyciu zaprawy gipsowej lub dedykowanych kotew, upewniając się, że kołnierz rozdzielnicy ściśle przylega do płaszczyzny tynku.
• Moment dokręcania: Przy montażu aparatury modułowej i licznika należy stosować się do zaleceń producentów osprzętu dotyczących momentu dokręcania zacisków, aby uniknąć przegrzewania się styków.

FAQ

• Czy rozdzielnica posiada szynę TH35 w zestawie? Tak, konstrukcja przewiduje miejsce i wsporniki do montażu aparatury modułowej na standardowej szynie DIN.
• Czy okienko jest odporne na zarysowania? Okienko wykonane jest z wysokiej jakości tworzywa o podwyższonej odporności na matowienie, co zapewnia klarowność odczytu przez lata.
• Jaki jest kolor obudowy? Rozdzielnica jest malowana proszkowo na kolor biały sygnałowy zgodnie z paletą RAL 9003.
• Czy produkt nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP30 oraz konstrukcja podtynkowa dedykują ten model wyłącznie do zastosowań wewnątrz budynków.
