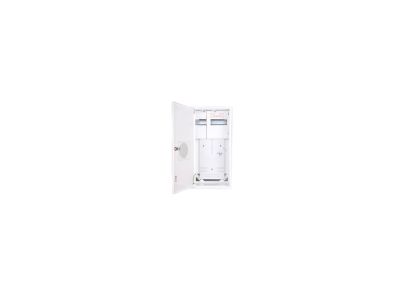

Rozdzielnica p/t licznikowa RW 12NN P O T3F + 11S PŁYTKA 577x288x135;z okienk;z.p.9081;IP30;RAL9003 | RW 12NN P O T3F + 11S PŁYTKA Kubiak

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa RW 12NN P O T3F + 11S to zaawansowane rozwiązanie od renomowanego producenta KUBIAK, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Konstrukcja o wymiarach 577x288x135 mm została wykonana z wysokiej jakości blachy stalowej lakierowanej proszkowo na kolor biały (RAL 9003), co zapewnia estetyczny wygląd oraz wysoką odporność na uszkodzenia mechaniczne. Urządzenie charakteryzuje się stopniem ochrony IP30, co gwarantuje bezpieczeństwo użytkowania wewnątrz suchych pomieszczeń. Kluczowym elementem jest zintegrowana płyta pod licznik trójfazowy (T3F) oraz dodatkowa przestrzeń montażowa na 11 modułów (11S), co pozwala na kompleksową zabudowę aparatury modułowej, takiej jak wyłączniki nadprądowe czy różnicowoprądowe. Wyposażenie w okienko inspekcyjne umożliwia szybki odczyt stanu licznika bez konieczności otwierania drzwi rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Rozdzielnica spełnia wymagania normy PN-EN 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dzięki zastosowaniu materiałów o wysokiej klasie izolacji oraz odpowiedniemu systemowi uziemień, produkt zapewnia pełne bezpieczeństwo eksploatacji i ochrony przeciwporażeniowej, co jest kluczowe dla odbiorów technicznych instalacji elektrycznych.

Zastosowanie

Model RW 12NN P O T3F + 11S znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym wyborem do budynków wielorodzinnych jako indywidualny punkt pomiarowo-rozdzielczy dla lokali mieszkalnych. Dzięki dedykowanemu miejscu na licznik trójfazowy oraz szynie DIN na 11 modułów, pozwala na pełną organizację zabezpieczeń obwodów siłowych oraz oświetleniowych. Profesjonaliści doceniają ten model za możliwość estetycznego ukrycia aparatury wewnątrz ściany (montaż podtynkowy), co jest szczególnie istotne w korytarzach i klatkach schodowych, gdzie liczy się oszczędność miejsca i design.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas osadzania obudowy w otworze ściennym o głębokości 135 mm, należy zwrócić szczególną uwagę na wypoziomowanie konstrukcji, co ułatwi późniejszy montaż aparatury i drzwi. Przewody zasilające i odpływowe należy wprowadzać przez przygotowane osłabienia w obudowie. Płyta licznikowa umożliwia stabilne przykręcenie licznika energii, a szyna TH-35 (DIN) zapewnia pewne mocowanie aparatury modułowej. Zaleca się stosowanie odpowiednich momentów dokręcania zacisków zgodnie ze specyfikacją producentów aparatury, aby uniknąć przegrzewania się styków. Po zakończeniu prac montażowych należy sprawdzić ciągłość połączeń ochronnych obudowy.

FAQ

• Czy rozdzielnica posiada zamek w zestawie? Standardowo rozdzielnica wyposażona jest w zamek typu z.p.9081, który zabezpiecza dostęp osób niepowołanych do wnętrza instalacji.
• Jaki jest stopień ochrony tej obudowy? Produkt posiada stopień ochrony IP30, co oznacza ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm. Jest przeznaczony do montażu wewnątrz budynków.
• Czy w rozdzielnicy zmieści się licznik elektroniczny? Tak, uniwersalna płyta montażowa T3F jest przystosowana do montażu standardowych liczników trójfazowych, zarówno indukcyjnych, jak i nowoczesnych liczników elektronicznych.
• Jaki jest kolor obudowy? Obudowa jest lakierowana proszkowo na kolor biały zgodnie z paletą RAL 9003, co zapewnia trwałość powłoki i estetykę.
