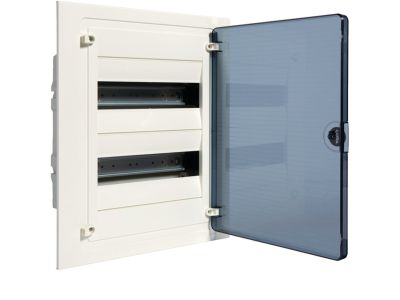

Rozdzielnica p/t IP40 drzwi transparentne 24M, Golf | VF212TD Hager

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa Golf VF212TD z drzwiami transparentnymi i przestrzenią na 24 moduły zapewnia wygodny i bezpieczny rozdział mocy, sygnałów oraz sterowanie w instalacjach elektrycznych. Zastosowanie stopnia ochrony IP40 chroni aparaturę przed wnikaniem ciał stałych o średnicy powyżej 1 mm, co pozwala na montaż w suchych pomieszczeniach wewnętrznych. Przezroczyste drzwi umożliwiają szybką kontrolę wskaźników i ustawień bez konieczności otwierania, zwiększając bezpieczeństwo eksploatacji.

• Stopień ochrony IP40: Skuteczna ochrona przed pyłem i ciałami stałymi – bezpieczeństwo aparatury w standardowych warunkach wewnętrznych.
• Pojemność 24 modułów (24M): Wystarczająca przestrzeń do zabudowy aparatów modułowych, takich jak wyłączniki, styczniki, przyciski czy przełączniki, z możliwością rozbudowy układu.
• Drzwi transparentne: Umożliwiają odczyt stanu urządzeń (np. pozycji łączników, wskazań liczników) bez otwierania rozdzielnicy – wygoda i oszczędność czasu podczas przeglądów.
• Szyna montażowa TH35 (DIN): Standardowe mocowanie dla aparatury modułowej – szybki i pewny montaż zgodny z normami branżowymi.
• Konstrukcja podtynkowa: Estetyczne wtopienie w ścianę, oszczędność miejsca i lepsze dopasowanie do wystroju wnętrz.

Zgodność z Normami

Rozdzielnica została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i jakości. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw unijnych. Konstrukcja oparta na szynie TH35 jest zgodna z powszechnie stosowaną normą DIN – gwarantuje kompatybilność z aparaturą modułową dostępną na rynku.

Zastosowanie

Uniwersalna rozdzielnica podtynkowa sprawdza się w instalacjach mieszkaniowych, biurowych oraz lekkim przemyśle, gdzie wymagany jest bezpieczny rozdział energii i sterowanie obwodami.

• Rozdział mocy i zabezpieczenie obwodów odbiorczych w domowych tablicach elektrycznych.
• Montaż styczników, przekaźników i sterowników do automatycznego zarządzania oświetleniem, roletami lub ogrzewaniem.
• Instalacja aparatury pomiarowej (liczniki energii, mierniki) w wydzielonych strefach rozdzielnicy.
• Sygnalizacja i sterowanie w systemach inteligentnego budynku (BMS) przy użyciu modułów komunikacyjnych.

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) – zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Rozdzielnicę należy montować na ścianie w gnieździe podtynkowym, wykorzystując fabryczne uchwyty. Aparaturę modułową mocuj na szynie TH35, a przewody doprowadź zgodnie z dobranym przekrojem (w zależności od prądu obciążenia). Wszystkie połączenia wykonuj z zachowaniem momentu dokręcania zalecanego przez producenta poszczególnych aparatów. Po zakończeniu montażu sprawdź szczelność drzwi i działanie zamknięcia.

FAQ

• Czy rozdzielnica jest wyposażona w listwy N i PE? Podana wersja VF212TD posiada szynę TH35 oraz miejsce na montaż dodatkowych listew N i PE (nie są dołączone). Zalecamy dobór listew zgodnie z liczbą zabudowanych obwodów.
• Jaki stopień ochrony ma rozdzielnica i czy można ją montować w łazience? Stopień ochrony IP40 chroni przed ciałami stałymi >1 mm, ale nie przed wilgocią. Rozdzielnica przeznaczona jest do suchych pomieszczeń wewnętrznych. W pomieszczeniach mokrych (np. łazienka) wymagany jest wyższy stopień ochrony (IP44 lub IP65) lub zastosowanie dodatkowych osłon.
• Czy drzwi można zablokować na klucz? Dostarczana rozdzielnica nie posiada fabrycznego zamka. W razie potrzeby zabezpieczenia przed dostępem osób niepowołanych zalecamy zastosowanie zewnętrznej blokady lub plomby.
