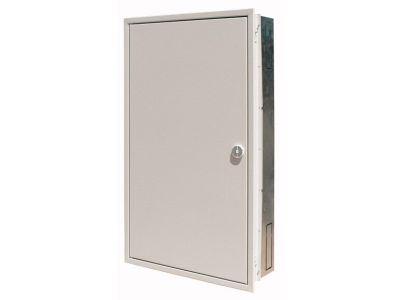

Rozdzielnica p/t IP30 z wyposażeniem na 168mod, BP-U-3S-MES-600/12-ST Profi+ | 143137 Eaton

Alternatywny kod produktu: BP-U-3S-MES-600/12-ST

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa Profi+ BP-U-3S-MES-600/12-ST (symbol 143137) to kompletna obudowa serwisowa o stopniu ochrony IP30, zaprojektowana do montażu podtynkowego. Oferuje 168 jednostek modułowych rozmieszczonych w 6 rzędach po 24 jednostki, co pozwala na elastyczne rozmieszczenie aparatury modułowej w rozbudowanych instalacjach. Wymiary 600 x 1260 mm (szer. x wys.) ułatwiają dopasowanie do standardowych wnęk, a stalowa obudowa z powłoką proszkową RAL 7035 zapewnia trwałość i estetykę.

• Stopień ochrony IP30: skuteczna ochrona przed ciałami stałymi o średnicy powyżej 2,5 mm, odpowiednia do suchych pomieszczeń wewnętrznych.
• 168 modułów (6 rzędów po 24 jednostki): wysoka pojemność umożliwia zabudowę dużej liczby aparatów modułowych – wyłączników, styczników, przycisków – w jednej rozdzielnicy.
• Wymiary 600 x 1260 mm: optymalne gabaryty do montażu w standardowych wnękach podtynkowych, oszczędność miejsca przy zachowaniu pojemności.
• Obudowa z blachy stalowej z powłoką proszkową RAL 7035: wysoka wytrzymałość mechaniczna i odporność na korozję, estetyczny wygląd pasujący do każdego wnętrza.
• Kompletna z półką montażową: ułatwia instalację aparatury i uporządkowane prowadzenie przewodów, skracając czas montażu.

Zgodność z Normami

Rozdzielnica spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE, co gwarantuje zgodność z obowiązującymi standardami i bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Rozdzielnica Profi+ BP-U-3S-MES-600/12-ST przeznaczona jest do montażu podtynkowego w instalacjach serwisowych, mieszkaniowych i biurowych, gdzie wymagana jest duża pojemność i estetyczny wygląd.

• Główne i piętrowe rozdzielnice w budownictwie mieszkaniowym i wielorodzinnym.
• Instalacje serwisowe w budynkach użyteczności publicznej, biurach i obiektach handlowych.
• Sterowanie i zabezpieczanie obwodów oświetlenia, gniazd wtyczkowych oraz odbiorników stałych.
• Automatyka budynkowa – miejsce na moduły sterujące, czujniki i elementy wykonawcze w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie. Rozdzielnicę montować w suchym pomieszczeniu, zachowując zalecane przez producenta odległości wentylacyjne. Przewody podłączać zgodnie ze schematem instalacji, dobierając przekroje do prądu obciążenia. Moment dokręcania zacisków – stosownie do dokumentacji technicznej.

FAQ

• Jaki stopień ochrony ma rozdzielnica? Rozdzielnica posiada stopień ochrony IP30 – chroni przed ciałami stałymi o średnicy powyżej 2,5 mm, ale nie jest pyłoszczelna ani wodoodporna. Przeznaczona do montażu wewnątrz suchych pomieszczeń.
• Ile modułów można zamontować w rozdzielnicy? Rozdzielnica oferuje 168 jednostek modułowych (24 jednostki w każdym z 6 rzędów). Pozwala to na zabudowę aparatury modułowej o łącznej szerokości do 168 modułów (1 moduł = 18 mm).
• Czy rozdzielnica jest dostarczana w stanie kompletnym? Tak, w zestawie znajduje się obudowa, drzwi, półka montażowa oraz niezbędny osprzęt montażowy. Rozdzielnica jest gotowa do instalacji i zabudowy aparatury modułowej.
