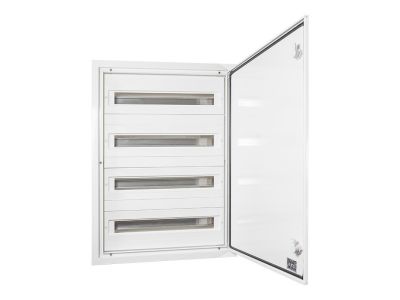

Rozdzielnica podtynkowa DARP-96   "Quiteline"  4x24 IP54 biała | 9.424 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa DARP-96 z prestiżowej serii "Quiteline" to zaawansowane rozwiązanie dla profesjonalistów poszukujących kompromisu między estetyką a najwyższymi parametrami technicznymi. Urządzenie charakteryzuje się konstrukcją 4-rzędową, gdzie każdy rząd mieści 24 moduły, co daje łącznie 96 modułów pojemności (z możliwością rozbudowy do 120 modułów w określonych konfiguracjach). Maksymalny prąd znamionowy urządzenia wynosi 125A, co pozwala na obsługę rozbudowanych instalacji elektrycznych.

• Wytrzymała konstrukcja: Ramka oraz drzwi zostały wykonane z lakierowanego aluminium w kolorze białym (RAL 9010), co gwarantuje odporność na korozję i uszkodzenia mechaniczne (IK07).
• Innowacyjny system montażu: Zastosowanie wyjmowanych aluminiowych szyn TH35 na specjalnych sankach znacząco ułatwia prefabrykację rozdzielnicy poza miejscem montażu.
• Przestrzeń montażowa: Pod szynami TH zachowano aż 29 mm wolnej przestrzeni, co umożliwia swobodne i przejrzyste poprowadzenie przewodów bez ryzyka ich uszkodzenia.
• Szczelność i izolacja: Wylewane uszczelki zapewniają stopień ochrony IP54, chroniąc aparaturę przed pyłem i wilgocią, a II klasa ochronności gwarantuje najwyższy poziom bezpieczeństwa użytkowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa. Rozdzielnica DARP-96 spełnia wymagania normy PN-EN 62208:2011, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Zastosowanie wkrętów ze stali nierdzewnej oraz wysokiej jakości polistyrenu do produkcji podstawy i maskownic potwierdza dbałość o trwałość i zgodność z europejskimi dyrektywami technicznymi.

Zastosowanie

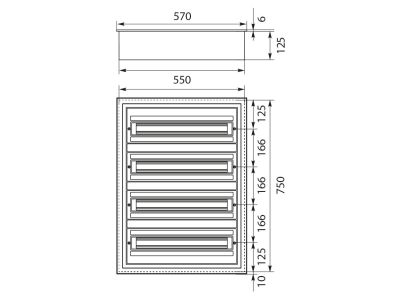

Dzięki optymalnej głębokości wynoszącej 125 mm, rozdzielnica idealnie wpasowuje się w ściany budynków mieszkalnych, komercyjnych oraz przemysłowych. Wysoki stopień ochrony IP54 sprawia, że produkt może być stosowany w miejscach o podwyższonym zapyleniu lub wilgotności, takich jak garaże, warsztaty czy hale magazynowe. Estetyczne wykończenie lakierem RAL 9010 pozwala na montaż w nowoczesnych biurach i apartamentach, gdzie wygląd osprzętu elektroinstalacyjnego ma kluczowe znaczenie.

Wskazówki Montażowe

Montaż podtynkowy ułatwiają regulowane ramki, które pozwalają na precyzyjne zlicowanie rozdzielnicy z powierzchnią ściany, nawet przy różnej grubości tynku. Podczas instalacji należy zwrócić uwagę na:

• Dostęp do szyn N+PE: Izolowane szyny zbiorcze są umieszczone w sposób zapewniający łatwy dostęp dla instalatora, co skraca czas podłączania przewodów ochronnych i neutralnych.
• Zabezpieczenie przed dostępem: Standardowo rozdzielnica wyposażona jest w drzwi aluminiowe, jednak istnieje możliwość doposażenia jej w opcjonalne zamki metalowe (indywidualne lub powtarzalne) oraz zamek typu trójkąt dla zwiększenia kontroli dostępu.
• Oznakowanie: Należy wykorzystać dołączone do zestawu karty do opisów obwodów oraz etykiety, aby zapewnić przejrzystość instalacji dla przyszłych prac serwisowych.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Mimo stopnia ochrony IP54, rozdzielnica DARP-96 jest przeznaczona do montażu podtynkowego wewnątrz budynków lub w miejscach zadaszonych, chronionych przed bezpośrednim działaniem czynników atmosferycznych.

2. Jaka jest maksymalna liczba modułów, którą można zamontować?
Standardowa konfiguracja to 4 rzędy po 24 moduły (96 modułów), jednak konstrukcja pozwala na optymalne wykorzystanie przestrzeni nawet do 120 modułów przy zastosowaniu odpowiedniej aparatury.

3. Czy w zestawie znajdują się szyny zaciskowe?
Tak, rozdzielnica wyposażona jest w funkcjonalne i bezpieczne izolowane szyny zbiorcze N+PE.
