Rozdzielnica moduł. p/t DARP-48S QUITELINE 3x16 400x500x90mm IP54 drzwi alum.biała (1/68szt) | 9.316 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

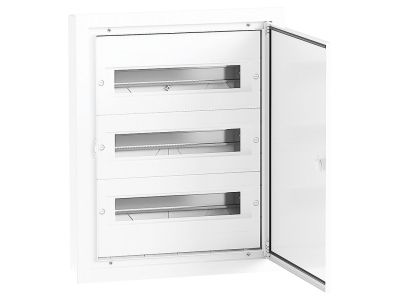

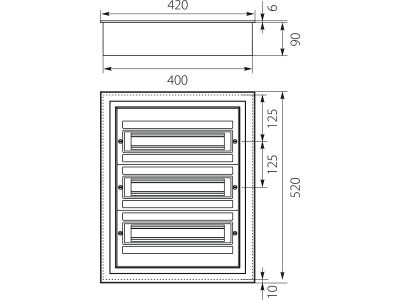

Rozdzielnica modułowa podtynkowa DARP 48S Quiteline (symbol 9.316) o wymiarach 520x420x90mm to kompaktowe rozwiązanie dla instalacji elektrycznych w budynkach mieszkalnych, biurowych i komercyjnych. Wyposażona w 3 szyny TH (3x16 modułów), aluminiowe drzwi lakierowane na biało (RAL 9010) oraz stopień ochrony IP54, zapewnia optymalną ochronę aparatury modułowej przed pyłem i wilgocią przy zachowaniu estetycznego wyglądu. Aluminiowa szyna TH ułatwia montaż aparatów modułowych, a regulowane ramki umożliwiają elastyczne prowadzenie przewodów.

• 3 szyny TH (3x16 modułów): Zapewnia dużą pojemność na aparaturę zabezpieczającą i sterującą w kompaktowej obudowie.
• Stopień ochrony IP54: Ochrona przed pyłem i strumieniem wody z dowolnej strony – idealne do montażu w pomieszczeniach mokrych (łazienki, garaże) lub na zewnątrz pod osłoną.
• Aluminiowe drzwi lakierowane biało (RAL 9010): Estetyczny wygląd, odporność na korozję i łatwe czyszczenie – wpisuje się w nowoczesne aranżacje wnętrz.
• Aluminiowa szyna TH: Umożliwia szybki i stabilny montaż aparatury modułowej, zachowując wymogi norm elektrotechnicznych.
• Pojemność 48 modułów: Wystarczająca dla typowych instalacji domowych i biurowych, z możliwością rozbudowy o dodatkowe szyny.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym dyrektywy niskonapięciowej LVD 2014/35/UE i kompatybilności elektromagnetycznej EMC 2014/30/UE. Została zaprojektowana zgodnie z normami instalacyjnymi oraz posiada deklarację zgodności CE.

Zastosowanie

Rozdzielnica modułowa DARP 48S znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony aparatury oraz estetycznego wyglądu.

• Instalacje domowe i mieszkaniowe – centralne rozdzielnice w nowoczesnych budynkach.
• Biurowce i obiekty komercyjne – rozdzielnice w pomieszczeniach suchych i wilgotnych (łazienki, pralnie).
• Małe obiekty przemysłowe – zasilanie maszyn i urządzeń wymagających kompaktowej obudowy z ochroną IP54.
• Montaż podtynkowy w ścianach działowych – oszczędność przestrzeni przy zachowaniu pełnej funkcjonalności.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z normami PN-HD 60364. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Rozdzielnicę należy montować w przygotowanym otworze podtynkowym, z zachowaniem pionu i poziomu. Aluminiowe drzwi lakierowane można regulować, co ułatwia późniejsze prace konserwacyjne. Przewody wprowadzać przez odpowiednie przepusty, unikać nadmiernego naprężenia. Po zamontowaniu aparatury modułowej, konieczne jest przeprowadzenie pomiarów rezystancji izolacji i skuteczności ochrony przeciwporażeniowej.

FAQ

• Czy rozdzielnica nadaje się do montażu w łazienkach? Tak, dzięki stopniowi ochrony IP54 może być stosowana w pomieszczeniach mokrych, jednak zaleca się montaż pod osłoną (np. nad sufitem podwieszanym) w przypadku bezpośredniego narażenia na strumień wody.
• Jaki jest maksymalny pobór prądu przez rozdzielnicę? Maksymalny prąd nie został określony w danych produktu. Dobór aparatury modułowej (np. bezpieczników, wyłączników) należy przeprowadzić zgodnie z projektem instalacji.
• Czy drzwi rozdzielnicy są demontowalne? Tak, aluminiowe drzwi lakierowane są mocowane na zawiasach i można je zdjąć w celu ułatwienia montażu aparatury modułowej.
