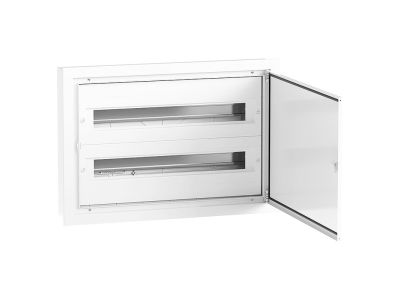

Rozdzielnica moduł. p/t DARP-48 Quiteline 2x24 570x395x125mm IP54 drzwi alum.biała(1/46szt) | 9.224 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa DARP-48 z prestiżowej serii QUITELINE to zaawansowane rozwiązanie dla profesjonalistów poszukujących kompromisu między dużą pojemnością a estetyką wykonania. Urządzenie pozwala na montaż do 48 modułów aparatury modułowej w układzie dwóch rzędów po 24 moduły każdy. Konstrukcja charakteryzuje się wyjątkową trwałością dzięki zastosowaniu lakierowanego aluminium do produkcji drzwi oraz ramek, co w połączeniu z wkrętami ze stali nierdzewnej gwarantuje odporność na korozję i uszkodzenia mechaniczne na poziomie IK07.

• Wysoki stopień ochrony: Klasa szczelności IP54, uzyskana dzięki precyzyjnie wylewanym uszczelkom, skutecznie chroni wnętrze przed pyłem i bryzgami wody.
• Zoptymalizowana przestrzeń: Głębokość montażowa wynosząca 125 mm pozwala na instalację w większości ścian działowych i konstrukcyjnych, zachowując przy tym 29 mm wolnej przestrzeni pod szynami TH na swobodne prowadzenie przewodów.
• Innowacyjny system montażowy: Wyjmowane aluminiowe szyny TH35 osadzone na specjalnych sankach znacząco ułatwiają prefabrykację rozdzielnicy poza miejscem docelowego montażu.
• Bezpieczeństwo elektryczne: Produkt wykonany w II klasie ochronności, wyposażony w izolowane szyny zbiorcze N+PE z łatwym dostępem serwisowym.

Zgodność z Normami

Rozdzielnica DARP-48 QUITELINE została zaprojektowana i wykonana zgodnie z rygorystycznymi wymogami bezpieczeństwa obowiązującymi w Unii Europejskiej. Produkt spełnia wymagania normy PN-EN 62208:2011, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Maksymalny dopuszczalny prąd znamionowy urządzenia wynosi 125A, co pozwala na jego szerokie zastosowanie w rozbudowanych instalacjach odbiorczych.

Zastosowanie

Dzięki estetycznemu wykończeniu w kolorze białym (RAL 9010) oraz trwałej aluminiowej konstrukcji, rozdzielnica znajduje zastosowanie w szerokim spektrum obiektów:

• Budownictwo mieszkaniowe: Idealna jako główna rozdzielnica w domach jednorodzinnych i apartamentach o rozbudowanej automatyce budynkowej.
• Obiekty komercyjne: Doskonale sprawdza się w biurach, lokalach usługowych oraz gabinetach, gdzie wymagana jest wysoka estetyka i stopień ochrony IP54.
• Przemysł lekki: Może być stosowana w pomieszczeniach o podwyższonym zapyleniu, chroniąc aparaturę sterowniczą i zabezpieczającą.

Wskazówki Montażowe

Montaż podtynkowy rozdzielnicy DARP-48 jest ułatwiony dzięki zastosowaniu regulowanych ramek, które pozwalają na idealne zlicowanie frontu z płaszczyzną ściany, nawet przy nierównościach tynku. Podczas instalacji należy zwrócić uwagę na:

• Prowadzenie okablowania: Wykorzystaj 29 mm przestrzeni pod szynami TH, aby uniknąć krzyżowania się przewodów i zapewnić przejrzystość instalacji.
• Moment dokręcania: Należy stosować się do zaleceń producenta aparatury modułowej przy montażu na szynach TH35.
• Personalizacja: W zestawie znajdują się karty do opisów obwodów, co jest kluczowe dla późniejszej eksploatacji i konserwacji systemu.
• Opcje dodatkowe: Istnieje możliwość doposażenia rozdzielnicy w zamki metalowe (indywidualne lub powtarzalne) oraz zamek typu trójkąt dla ograniczenia dostępu osobom niepowołanym.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Mimo stopnia ochrony IP54, rozdzielnica jest dedykowana do montażu podtynkowego wewnątrz budynków. W przypadku montażu w miejscach narażonych na bezpośrednie działanie czynników atmosferycznych, należy skonsultować się z projektantem instalacji.

2. Jakie są dokładne wymiary wnęki montażowej?
Wymiary zewnętrzne produktu to 375x570x125 mm. Zaleca się przygotowanie otworu z odpowiednim naddatkiem pozwalającym na swobodne wypoziomowanie obudowy i wprowadzenie peszli lub rur instalacyjnych.

3. Czy szyny N i PE są w zestawie?
Tak, rozdzielnica jest standardowo wyposażona w izolowane szyny zbiorcze N+PE, co przyspiesza proces montażu i podnosi standard bezpieczeństwa instalacji.
