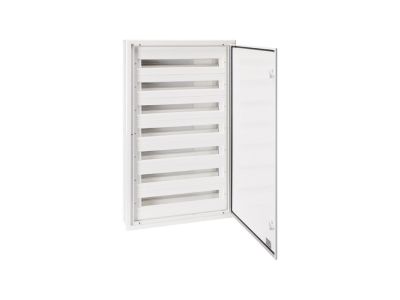

Rozdzielnica modułowa p/t DARP168 Quiteline  7x24 drzwi aluminiowe IP54 1000x570x125mm biała | 9.724 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

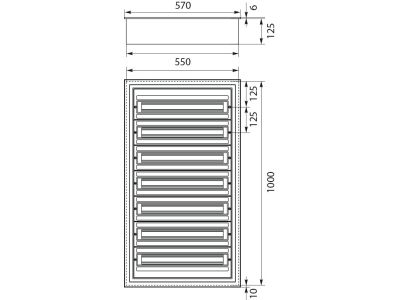

Rozdzielnica podtynkowa DARP-168 z prestiżowej serii QUITELINE to zaawansowane rozwiązanie dla profesjonalistów poszukujących kompromisu między dużą pojemnością a estetyką wykonania. Urządzenie oferuje aż 168 modułów rozmieszczonych w układzie 7 rzędów po 24 moduły każdy, co czyni je idealnym centrum sterowania i zabezpieczeń w rozbudowanych instalacjach. Konstrukcja o wymiarach 1000x570x125 mm została zaprojektowana z myślą o trwałości – zastosowano aluminiowe drzwi lakierowane proszkowo na kolor biały (RAL 9010) oraz aluminiowe ramki i konstrukcję wsporczą. Wykorzystanie aluminium oraz wkrętów ze stali nierdzewnej zapewnia wyjątkową odporność na korozję i uszkodzenia mechaniczne (IK07).

• Wysoka obciążalność: Maksymalny prąd znamionowy wynosi 125A, co pozwala na obsługę wymagających obwodów zasilających.
• Stopień ochrony IP54: Dzięki wylewanym uszczelkom rozdzielnica skutecznie chroni aparaturę przed pyłem i bryzgami wody.
• II Klasa Ochronności: Gwarantuje najwyższy poziom bezpieczeństwa użytkowania poprzez zastosowanie izolacji wzmocnionej.
• Innowacyjny system szyn: Wyjmowane aluminiowe szyny TH35 (euroszyny) na specjalnych sankach ułatwiają montaż aparatury poza obudową.
• Zarządzanie okablowaniem: Przestrzeń 29 mm pod szynami TH pozwala na swobodne i uporządkowane prowadzenie przewodów bez ryzyka ich uszkodzenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi wymogami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnica spełnia wymagania normy PN-EN 62208:2011, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Posiada również deklarację zgodności CE, co potwierdza jej dopuszczenie do profesjonalnego obrotu na rynku elektrotechnicznym. Zastosowanie wysokiej jakości polistyrenu na maskownice oraz aluminium na elementy konstrukcyjne wpisuje się w standardy trwałości przemysłowej.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji i wysokiemu stopniu ochrony IP54, rozdzielnica DARP-168 znajduje szerokie zastosowanie w różnych sektorach:

• Budownictwo mieszkaniowe: Idealna do nowoczesnych apartamentowców, gdzie duża liczba obwodów (automatyka domowa, systemy alarmowe) wymaga estetycznej i pojemnej obudowy.
• Obiekty komercyjne: Biurowce, hotele i centra handlowe, gdzie niezbędna jest przejrzysta organizacja aparatury modułowej.
• Przemysł: Pomieszczenia o podwyższonym zapyleniu lub wilgotności, gdzie wymagana jest ochrona aparatury sterowniczej przed czynnikami zewnętrznymi.
• Modernizacje: Optymalna głębokość 125 mm pozwala na montaż w większości standardowych ścian działowych i nośnych.

Wskazówki Montażowe

Montaż rozdzielnicy DARP-168 został zoptymalizowany pod kątem wygody instalatora. Regulowane ramki pozwalają na precyzyjne zlicowanie frontu z powierzchnią ściany, nawet w przypadku nierówności tynku. Podczas instalacji zaleca się wykorzystanie dołączonych etykiet opisowych w celu czytelnego oznaczenia obwodów, co znacznie ułatwia późniejszą eksploatację. W zestawie znajdują się izolowane szyny zbiorcze N+PE, które są łatwo dostępne, co skraca czas łączenia przewodów ochronnych i neutralnych. W przypadku montażu w miejscach publicznych, warto rozważyć doposażenie rozdzielnicy w opcjonalny zamek metalowy lub zamek typu trójkąt, aby zapobiec dostępowi osób niepowołanych.

FAQ

• Czy rozdzielnica posiada szyny N+PE w zestawie? Tak, produkt jest wyposażony w izolowane szyny zbiorcze N+PE, które zapewniają bezpieczne i szybkie połączenie przewodów.
• Jaka jest głębokość montażowa rozdzielnicy? Głębokość wynosi 125 mm, co jest wymiarem optymalnym dla większości systemów zabudowy podtynkowej.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja rozdzielnic serii Quiteline zazwyczaj pozwala na elastyczność, jednak należy postępować zgodnie z dołączoną instrukcją montażu.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Stopień ochrony IP54 pozwala na montaż w miejscach wilgotnych i zapylonych, jednak w przypadku bezpośredniego narażenia na ekstremalne warunki atmosferyczne zaleca się stosowanie dodatkowych osłon lub obudów o wyższym IP.
