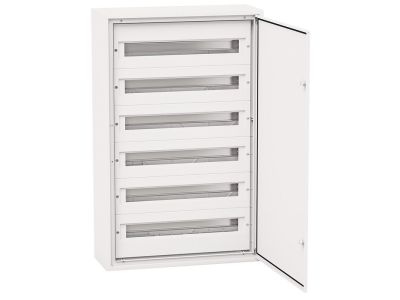

Rozdzielnica modułowa p/t DARP144 Quiteline  6x24 drzwi aluminiowe IP54 875x570x125mm biała | 9.624 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

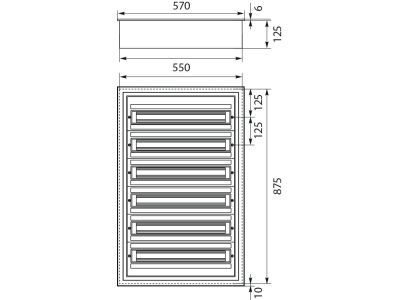

Rozdzielnica modułowa podtynkowa DARP144 z prestiżowej serii Quiteline to zaawansowane rozwiązanie dla profesjonalnych instalacji elektrycznych. Urządzenie oferuje imponującą pojemność 144 modułów rozmieszczonych w układzie 6 rzędów po 24 moduły każdy, co pozwala na kompleksową zabudowę aparatury zabezpieczającej i sterowniczej w jednym punkcie. Konstrukcja o wymiarach 875x570x125 mm została zaprojektowana z myślą o optymalizacji przestrzeni – głębokość montażowa wynosząca zaledwie 125 mm sprawia, że produkt idealnie wpisuje się w standardowe grubości ścian w budownictwie nowoczesnym.

• Wysoki stopień ochrony IP54: Dzięki zastosowaniu wylewanych uszczelek, rozdzielnica gwarantuje skuteczną barierę przed pyłem oraz bryzgami wody, co jest kluczowe w wymagających warunkach środowiskowych.
• Wytrzymałość mechaniczna IK07: Solidna obudowa z drzwiami aluminiowymi lakierowanymi na kolor biały (RAL 9010) zapewnia odporność na uderzenia i uszkodzenia mechaniczne.
• Innowacyjny system montażowy: Wyjmowane aluminiowe szyny TH35 (euroszyny) osadzone na specjalnych sankach ułatwiają prefabrykację aparatury poza miejscem montażu.
• Zarządzanie okablowaniem: Przestrzeń 29 mm pod szynami TH pozwala na swobodne i uporządkowane prowadzenie przewodów, eliminując ryzyko ich uszkodzenia podczas zamykania maskownic.
• Trwałość materiałów: Zastosowanie wkrętów ze stali nierdzewnej oraz konstrukcji wsporczej z aluminium eliminuje problem korozji, co znacząco wydłuża żywotność instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnica spełnia wymagania normy PN-EN 62208:2011, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Urządzenie charakteryzuje się II klasą ochronności, co oznacza zastosowanie izolacji wzmocnionej, zapewniającej najwyższy poziom bezpieczeństwa dla użytkowników i personelu serwisowego. Maksymalny dopuszczalny prąd znamionowy wynosi 125A, co pozwala na obsługę rozbudowanych obwodów o dużym obciążeniu.

Zastosowanie

Rozdzielnica DARP144 Quiteline znajduje szerokie zastosowanie w sektorach, gdzie wymagana jest niezawodność i estetyka wykonania:

• Budownictwo mieszkaniowe: Idealna jako główny punkt rozdziału energii w apartamentowcach i domach jednorodzinnych z rozbudowaną automatyką budynkową.
• Obiekty komercyjne: Doskonale sprawdza się w biurowcach, hotelach oraz placówkach medycznych, gdzie estetyczne drzwi aluminiowe lakierowane na RAL 9010 komponują się z nowoczesnym wnętrzem.
• Przemysł: Dzięki stopniu ochrony IP54 może być stosowana w halach produkcyjnych i magazynach o podwyższonym zapyleniu.

Wskazówki Montażowe

Montaż podtynkowy rozdzielnicy DARP144 został uproszczony dzięki szeregowi udogodnień technicznych:

• Regulacja głębokości: Zastosowanie regulowanych ramek pozwala na precyzyjne dopasowanie czoła rozdzielnicy do płaszczyzny tynku, nawet w przypadku nierówności podłoża.
• Prefabrykacja: Zaleca się wykorzystanie systemu wyjmowanych szyn TH do montażu aparatury na stole warsztatowym, co znacznie skraca czas pracy u klienta.
• Podłączenie szyn N+PE: Izolowane szyny zbiorcze N oraz PE są łatwo dostępne, co ułatwia dokręcanie przewodów z odpowiednim momentem i zapewnia przejrzystość połączeń.
• Oznakowanie: Dołączone do zestawu etykiety opisowe pozwalają na czytelne i trwałe oznaczenie obwodów, co jest niezbędne dla późniejszej eksploatacji.

FAQ

1. Czy rozdzielnica posiada zamek w zestawie?
Standardowo rozdzielnica wyposażona jest w system zamykania bez klucza. Istnieje jednak możliwość doposażenia jej w opcjonalne zamki metalowe (indywidualne lub powtarzalne) oraz zamek z tworzywa typu trójkąt.

2. Jaka jest maksymalna liczba modułów, którą można zainstalować?
Model DARP144 mieści dokładnie 144 moduły o szerokości 17,5 mm każdy, podzielone na 6 rzędów.

3. Czy obudowa jest odporna na korozję?
Tak, dzięki wykonaniu drzwi, ramek i konstrukcji wsporczej z aluminium oraz użyciu wkrętów ze stali nierdzewnej, produkt wykazuje bardzo wysoką odporność na procesy korozyjne.

4. Jaka jest głębokość wnęki potrzebna do montażu?
Głębokość obudowy wynosi 125 mm, co należy uwzględnić podczas przygotowywania otworu montażowego w ścianie.
