Rozdzielnica natynkowa IP 30, bez wypos., BP-O-600/7-MSW | 149152 Eaton

Opis i Kluczowe Cechy

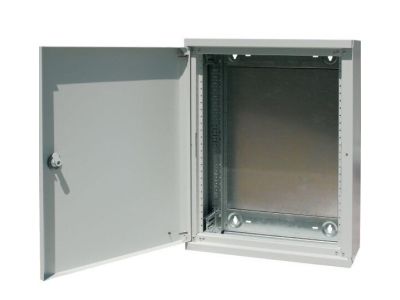

Rozdzielnica natynkowa EATON z serii BP-O-600/7-MSW o numerze katalogowym 149152 to zaawansowane rozwiązanie obudowy serwisowej, zaprojektowane z myślą o wymagających systemach rozdziału energii. Produkt charakteryzuje się szerokością 600 mm oraz wysokością zewnętrzną 760 mm, co przy wysokości płyty czołowej wynoszącej 650 mm zapewnia optymalną przestrzeń dla aparatury modułowej. Obudowa została wykonana w kolorze szarym (RAL 7035) i oferuje stopień ochrony IP30, co czyni ją idealnym wyborem do suchych pomieszczeń technicznych i biurowych.

• Konstrukcja MSW: Zastosowanie systemu montażowego MSW (Modular System Wall) pozwala na elastyczną konfigurację wnętrza, a fabrycznie zainstalowany element zatrzaskowy BPZ-SNAP-MSW-CTS znacząco przyspiesza prace instalacyjne.
• Zarządzanie okablowaniem: Rozdzielnica posiada dedykowane górne wejście kablowe z kołnierzem przelotowym oraz zaślepiające panele dolne, co gwarantuje porządek w przewodach i łatwość wprowadzania wiązek.
• Bezpieczeństwo: Metalowe pokrywy są uziemione, co podnosi standard bezpieczeństwa użytkowania, a zamek krzywkowy chroni przed dostępem osób niepowołanych.
• Modułowość: Wielowarstwowa budowa (rama podstawy, szyny DIN, obudowa) umożliwia łatwy dostęp do komponentów na każdym etapie montażu i serwisu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic niskiego napięcia. Obudowa spełnia wymagania w zakresie bezpieczeństwa elektrycznego oraz wytrzymałości mechanicznej, co jest potwierdzone przez renomowanego producenta EATON. Stopień ochrony IP30 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych narzędziem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm. Uziemione metalowe elementy osłonowe są zgodne z przepisami dotyczącymi ochrony przeciwporażeniowej w I klasie ochronności.

Zastosowanie

Rozdzielnica BP-O-600/7-MSW znajduje szerokie zastosowanie w budownictwie komercyjnym oraz przemysłowym. Dzięki możliwości grupowania, doskonale sprawdza się w rozbudowanych systemach sterowania i rozdziału mocy. Jest to idealne rozwiązanie dla:

• Głównych i podrzędnych tablic rozdzielczych w biurowcach.
• Systemów automatyki budynkowej wymagających przejrzystego układu aparatury.
• Modernizacji istniejących instalacji, gdzie duża przestrzeń na okablowanie ułatwia wymianę starych komponentów.
• Serwisowych punktów rozdziału energii dzięki łatwemu dostępowi do wnętrza.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel. Dzięki całkowitemu zmontowaniu fabrycznemu, proces instalacji na ścianie jest skrócony do minimum. Kluczowe aspekty montażowe obejmują:

• Kierunek otwierania drzwi: Konstrukcja pozwala na montaż drzwi jako lewo- lub prawostronne, co umożliwia dopasowanie do ergonomii pomieszczenia.
• System MSW: Wykorzystanie ramy montażowej MSW pozwala na przygotowanie aparatury poza obudową, a następnie szybkie osadzenie jej w ramie podstawy.
• Wpusty kablowe: Należy wykorzystać fabryczny kołnierz przelotowy w górnej części obudowy dla zachowania deklarowanego stopnia ochrony IP.
• Uziemienie: Należy upewnić się, że wszystkie uziemione pokrywy metalowe są poprawnie połączone z szyną PE instalacji.

FAQ

• Czy rozdzielnica zawiera szyny DIN w zestawie? Tak, konstrukcja oparta na ramie podstawy i systemie MSW przewiduje montaż szyn DIN, które stanowią integralną część struktury nośnej dla aparatury.
• Czy można łączyć kilka rozdzielnic ze sobą? Tak, produkt posiada funkcję grupowania, co pozwala na tworzenie większych zestawów rozdzielczych w układzie poziomym lub pionowym.
• Jaki jest stopień ochrony tej obudowy? Rozdzielnica posiada stopień ochrony IP30, co oznacza ochronę przed ciałami stałymi o wielkości powyżej 12 mm i brak ochrony przed wodą.
• Czy drzwi są zamykane na klucz? Standardowo rozdzielnica wyposażona jest w zamek krzywkowy, który zapewnia podstawowe zabezpieczenie i stabilne domknięcie drzwi.
