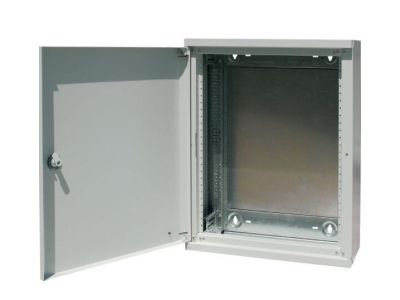

Rozdzielnica natynkowa IP 30, bez wypos., BP-O-600/15-MSW | 149155 Eaton

Opis i Kluczowe Cechy

Rozdzielnica natynkowa EATON z serii BP-O-600/15-MSW o numerze katalogowym 149155 to zaawansowane rozwiązanie dedykowane dla profesjonalnych systemów rozdziału energii. Produkt charakteryzuje się solidną, modułową konstrukcją o szerokości 600 mm oraz wysokości zewnętrznej wynoszącej 1560 mm, co zapewnia optymalną przestrzeń dla aparatury modułowej o wysokości płyty czołowej 1450 mm. Obudowa została wykonana w kolorze szarym (RAL 7035) i oferuje stopień ochrony IP30, co czyni ją idealnym wyborem do suchych pomieszczeń technicznych i serwisowych.

• Konstrukcja MSW: Zastosowanie paneli bocznych dedykowanych do konfiguracji montażowej MSW oraz fabrycznie zamontowany element zatrzaskowy BPZ-SNAP-MSW-CTS znacząco przyspieszają proces uzbrajania rozdzielnicy.
• Zarządzanie okablowaniem: Górne wejście kablowe wyposażone w kołnierz przelotowy oraz zaślepiające panele dolne pozwalają na estetyczne i bezpieczne wprowadzenie przewodów o dużych przekrojach.
• Bezpieczeństwo: Uziemione pokrywy metalowe gwarantują skuteczną ochronę przeciwporażeniową, a zamek krzywkowy zabezpiecza dostęp przed osobami niepowołanymi.
• Elastyczność montażu: Możliwość zmiany kierunku otwierania drzwi (lewe/prawe) oraz opcja grupowania rozdzielnic pozwalają na dopasowanie instalacji do specyficznych warunków architektonicznych.

Zgodność z Normami

Rozdzielnica EATON BP-O-600/15-MSW została zaprojektowana i wykonana zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic niskiego napięcia. Metalowa konstrukcja zapewnia odpowiednią wytrzymałość mechaniczną, a system uziemień pokryw metalowych jest zgodny z wymogami bezpieczeństwa elektrycznego. Produkt spełnia standardy jakościowe marki EATON, co potwierdza jego niezawodność w zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Dzięki swojej wielowarstwowej budowie i dużej przestrzeni na okablowanie, model ten znajduje szerokie zastosowanie w:

• Budownictwie komercyjnym jako główne lub piętrowe punkty rozdziału energii.
• Serwisowych centrach sterowania, gdzie wymagany jest łatwy dostęp do aparatury.
• Modernizacjach istniejących instalacji dzięki zmiennemu wyposażeniu wewnętrznemu (z ramą montażową lub bez).
• Systemach automatyki budynkowej wymagających przejrzystego ustrukturyzowania komponentów na szynach DIN.

Wskazówki Montażowe

Montaż rozdzielnicy BP-O-600/15-MSW jest ułatwiony dzięki dostarczeniu produktu w stanie całkowicie zmontowanym. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Dostęp serwisowy: Wielowarstwowa konstrukcja (rama podstawy - szyny DIN - obudowa) umożliwia demontaż poszczególnych sekcji w celu łatwiejszego układania przewodów.
• Konfiguracja drzwi: Przed ostatecznym zamocowaniem warto ustalić kierunek otwierania drzwi, aby zapewnić swobodny dostęp do aparatury w wąskich korytarzach.
• Wpusty kablowe: Wykorzystanie kołnierza przelotowego w górnej części obudowy pozwala na zachowanie deklarowanego stopnia ochrony IP30 przy jednoczesnym wprowadzeniu wiązek kablowych.

FAQ

• Czy rozdzielnica posiada wyposażenie wewnętrzne? Produkt jest dostarczany jako obudowa bez wyposażenia elektrycznego (aparaty modułowe należy dokupić osobno), co pozwala na pełną personalizację zgodnie z projektem.
• Jaki jest stopień ochrony tej obudowy? Rozdzielnica posiada stopień ochrony IP30, co oznacza ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm. Nie jest przeznaczona do montażu w miejscach narażonych na bezpośrednie działanie wody.
• Czy można łączyć kilka rozdzielnic ze sobą? Tak, konstrukcja umożliwia grupowanie jednostek, co jest kluczowe przy rozbudowanych systemach zasilania.
