Rozdzielnica natynkowa IP 30, bez wypos., BP-O-600/10-MSW | 149153 Eaton

Opis i Kluczowe Cechy

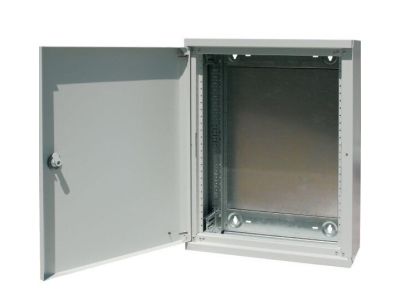

Rozdzielnica natynkowa EATON z serii BP-O-600/10-MSW o numerze katalogowym 149153 to zaawansowane rozwiązanie dedykowane dla profesjonalnych systemów rozdziału energii. Produkt charakteryzuje się modułową konstrukcją, która została w pełni zmontowana na etapie produkcji, co znacząco skraca czas potrzebny na instalację u klienta końcowego. Obudowa o szerokości 600 mm oraz wysokości zewnętrznej 1060 mm zapewnia optymalną przestrzeń montażową, przy czym wysokość płyty czołowej wynosi 950 mm.

• Stopień ochrony IP30: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm, co jest standardem w bezpiecznych instalacjach wewnątrzbudynkowych.
• System MSW: Panele boczne są przystosowane do konfiguracji montażowej MSW, co pozwala na elastyczne zarządzanie aparaturą modułową.
• Solidna konstrukcja: Wykonana z metalu w kolorze szarym (RAL 7035), posiada uziemione pokrywy metalowe zwiększające bezpieczeństwo użytkowania.
• Zamek krzywkowy: Fabrycznie zamontowany system zamykania gwarantuje kontrolę dostępu do wnętrza rozdzielnicy.
• Elastyczność montażu: Drzwi mogą być montowane jako lewo- lub prawostronne, co ułatwia adaptację w ciasnych pomieszczeniach technicznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Wykorzystanie uziemionych pokryw metalowych oraz precyzyjne spasowanie elementów ramy podstawy i paneli bocznych gwarantuje ciągłość ochronną, co jest kluczowe dla spełnienia wymagań normy IEC/EN 62208 dotyczącej pustych obudów do rozdzielnic i sterownic niskonapięciowych. Zastosowanie standardu RAL 7035 zapewnia estetyczną spójność z innymi elementami infrastruktury elektrycznej.

Zastosowanie

Rozdzielnica BP-O-600/10-MSW znajduje szerokie zastosowanie w budownictwie komercyjnym oraz przemysłowym. Dzięki dużej przestrzeni na okablowanie oraz wielowarstwowej konstrukcji, idealnie nadaje się do:

• Głównych i podrzędnych punktów rozdziału energii w biurowcach.
• Systemów automatyki budynkowej, gdzie wymagana jest przejrzysta struktura połączeń.
• Modernizacji istniejących instalacji dzięki możliwości grupowania obudów.
• Serwisowych punktów zasilających wymagających łatwego dostępu do szyn DIN i aparatury.

Wskazówki Montażowe

Proces instalacji jest ułatwiony dzięki fabrycznemu montażowi kluczowych komponentów, takich jak element zatrzaskowy BPZ-SNAP-MSW-CTS. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Wprowadzanie kabli: Wykorzystaj górne wejście kablowe z kołnierzem przelotowym dla zachowania porządku w przewodach.
• Konfiguracja wnętrza: Możliwość zastosowania zmiennego wyposażenia z wyjmowaną ramą montażową lub bez niej pozwala na dopasowanie głębokości montażu aparatury.
• Dostęp serwisowy: Wielowarstwowa budowa (rama podstawy - szyny DIN - obudowa) umożliwia demontaż poszczególnych sekcji bez konieczności całkowitego rozbrajania rozdzielnicy.
• Uziemienie: Należy upewnić się, że wszystkie uziemione pokrywy metalowe są poprawnie połączone z główną szyną wyrównawczą.

FAQ

• Czy rozdzielnica zawiera szyny DIN w zestawie? Tak, konstrukcja oparta na ramie podstawy przewiduje miejsce na szyny DIN, a wielowarstwowa budowa ułatwia ich konfigurację.
• Czy mogę zmienić kierunek otwierania drzwi po zakupie? Tak, konstrukcja drzwi jest uniwersalna i pozwala na montaż zarówno po prawej, jak i po lewej stronie obudowy.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo na standardowy kolor jasnoszary RAL 7035.
• Czy produkt jest dostarczany w częściach? Nie, rozdzielnica jest dostarczana jako produkt całkowicie zmontowany, co obejmuje ramę, panele boczne, dach, podstawę oraz drzwi.
