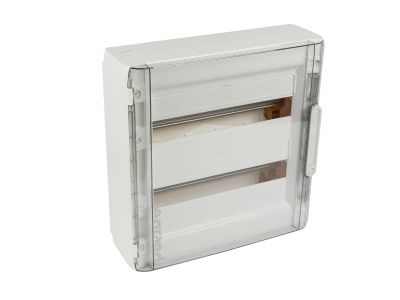

Rozdzielnica naścienna XL3 125, 2x18, IP40, drzwi przezroczyste | 401657 Legrand

Opis i Kluczowe Cechy

Rozdzielnica naścienna XL3 125 (symbol 401657) o stopniu ochrony IP40 i odporności mechanicznej IK09 z przezroczystymi drzwiami. Oferuje 36 modułów w 2 rzędach (18 modułów na rząd), co zapewnia elastyczną przestrzeń do montażu aparatury modułowej oraz wyłączników DPX3. Konstrukcja wykonana z materiału samogasnącego o odporności na żar 750°C, z drugą klasą ochronności.

• IP40 / IK09 (z drzwiami): Ochrona przed ciałami stałymi o średnicy ≥1 mm oraz uderzeniami mechanicznymi – bezpieczne użytkowanie w trudnych warunkach.
• Odwracalna konstrukcja wsporcza: Wyjmowana i uchylna szyna ułatwia montaż i konserwację aparatów, a wsporniki można montować w 2 pozycjach (modułowe i DPX3).
• Płyta przepustów kablowych demontowana bez narzędzi: Szybkie i wygodne wprowadzanie przewodów górą i dołem.
• Listwy przyłączeniowe IP2x N+PE: Bezpieczne przyłączenie przewodów neutralnych i ochronnych bez ryzyka przypadkowego dotyku.
• Materiał samogasnący odporny na żar 750°C: Podwyższona odporność ogniowa – zgodność z wymaganiami bezpieczeństwa pożarowego.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60439-3 i IEC 60670-24. Posiada certyfikat CE.

Zastosowanie

Rozdzielnica przeznaczona do dystrybucji energii w instalacjach niskiego napięcia w budownictwie mieszkaniowym, komercyjnym i lekkim przemyśle. Umożliwia montaż aparatów modułowych oraz wyłączników mocy DPX3.

• Dystrybucja obwodów oświetlenia i gniazd w domach jednorodzinnych i mieszkaniach.
• Zasilanie biur, sklepów i lokali usługowych – do 36 modułów w kompaktowej obudowie.
• Sterowanie maszynami i urządzeniami w małych zakładach produkcyjnych.
• Rozbudowa istniejących instalacji dzięki modułowej konstrukcji i łatwemu demontażowi osłon.

Wskazówki Montażowe

Montaż naścienny na wysokości umożliwiającej wygodną obsługę. Użyj odpowiednich kołków i wkrętów (nie dostarczane). Podłączanie przewodów zgodnie z projektem instalacji. Wszelkie prace wykonywać po odłączeniu napięcia, przez wykwalifikowany personel z uprawnieniami SEP. Przestrzegać momentów dokręcania zacisków podanych w dokumentacji producenta.

FAQ

• Czy rozdzielnica jest dostarczana z aparaturą modułową? W zestawie znajduje się konstrukcja wsporcza, drzwi, listwy N+PE, płyty przepustów, zaślepki i naklejki opisu obwodów. Aparaty modułowe i wyłączniki należy dokupić osobno.
• Jaki jest stopień ochrony przy zamkniętych drzwiach? IP40 przy zamkniętych drzwiach (odporność na kurz i ciała stałe) oraz IK09 (odporność na uderzenia). Po zdjęciu drzwi lub przy otwartych drzwiach – IP30 i IK08.
• Czy można zamontować wyłączniki DPX3 w tej rozdzielnicy? Tak, wsporniki można ustawić w dwóch pozycjach – jednocześnie umożliwiają montaż aparatów modułowych (na szynie TH35) oraz wyłączników mocy DPX3.
