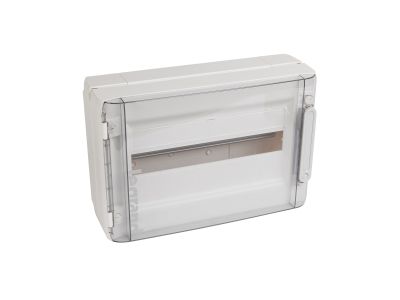

Rozdzielnica naścienna XL3 125, 1x18, IP40, drzwi przezroczyste | 401656 Legrand

Opis i Kluczowe Cechy

Rozdzielnica naścienna XL3 125 o symbolu 401656 to kompaktowa obudowa elektryczna o pojemności 18 modułów w jednym rzędzie, zaprojektowana do bezpiecznego rozdziału energii w budynkach mieszkalnych, biurowych i przemysłowych. Wyposażona w przezroczyste drzwi, zapewnia stopień ochrony IP40 (z drzwiami) oraz odporność na uderzenia mechaniczne IK09, co gwarantuje niezawodne działanie nawet w trudnych warunkach. Wykonana z materiału samogasnącego o odporności na żar 750°C, zwiększa bezpieczeństwo pożarowe instalacji. Druga klasa ochronności eliminuje konieczność uziemiania obudowy, upraszczając montaż.

• Stopień ochrony IP40 (z drzwiami) i odporność IK09: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, a także wytrzymałość na uderzenia o energii 0,5 J – idealne do zastosowań w pomieszczeniach narażonych na wilgoć i przypadkowe uderzenia.
• Materiał samogasnący o odporności na żar 750°C: Wysoka odporność ogniowa ogranicza ryzyko rozprzestrzeniania się płomieni w przypadku zwarcia czy przegrzania, spełniając rygorystyczne wymogi bezpieczeństwa.
• Druga klasa ochronności (bez uziemienia): Umożliwia montaż obudowy bez przewodu ochronnego PE, co skraca czas instalacji i redukuje koszty, przy zachowaniu pełnego bezpieczeństwa użytkowania.
• Wyjmowana i uchylna konstrukcja wsporcza: Ułatwia prefabrykację oraz późniejszy dostęp do aparatów podczas konserwacji – wsporniki można demontować pojedynczo bez narzędzi.
• Wsporniki w dwóch pozycjach – kompatybilność z aparatami modułowymi i DPX3: Możliwość montażu zarówno standardowych wyłączników modułowych, jak i wyłączników kompaktowych DPX3, co zapewnia uniwersalność zastosowania.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60439-3 oraz IEC 60670-24. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozdzielnica XL3 125 o pojemności 18 modułów przeznaczona jest do montażu w instalacjach elektrycznych, gdzie wymagana jest ochrona przed wilgocią i uderzeniami mechanicznymi. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i obiektach użyteczności publicznej oraz lekkim przemyśle.

• Jako główna rozdzielnica w mieszkaniach i domach jednorodzinnych – 18 modułów wystarcza na zabezpieczenie wszystkich podstawowych obwodów.
• W biurach, sklepach i hotelach do rozdziału energii i montażu zabezpieczeń nadprądowych, wyłączników różnicowoprądowych oraz styczników.
• W obiektach przemysłowych do sterowania maszynami za pomocą styczników modułowych i przekaźników.
• W systemach automatyki budynkowej (BMS) do integracji sterowania oświetleniem, ogrzewaniem i klimatyzacją.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących norm bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Obudowę mocuj na ścianie przy użyciu dostarczonych wsporników (rozstaw 150 mm). Kable wprowadzaj przez górną i dolną płytę przepustów (demontowane bez narzędzi). Przekrój przewodów dobierz do spodziewanego obciążenia prądowego. Moment dokręcania zacisków listew przyłączeniowych stosuj zgodnie z dokumentacją producenta. Po zakończeniu montażu zamknij drzwi – tylko wtedy zapewniony jest deklarowany stopień ochrony IP40.

FAQ

• Czy rozdzielnica zachowuje stopień ochrony IP40 przy zamkniętych drzwiach? Tak, stopień IP40 obowiązuje wyłącznie przy zamkniętych drzwiach. Przy otwartych drzwiach lub bez drzwi obudowa uzyskuje IP30.
• Jaki jest stopień odporności mechanicznej obudowy? Z zamontowanymi drzwiami rozdzielnica posiada odporność IK09, bez drzwi – IK08.
• Czy w rozdzielnicy można zamontować aparaty kompaktowe DPX3? Tak, konstrukcja wsporcza umożliwia montaż wsporników w dwóch pozycjach – przystosowanych zarówno do aparatów modułowych (szer. 18 mm), jak i wyłączników kompaktowych DPX3.
