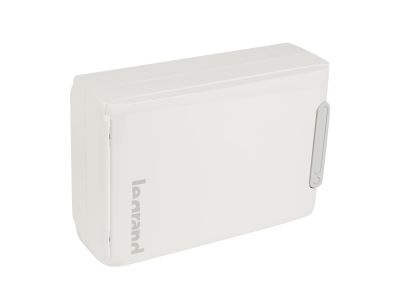

Rozdzielnica naścienna XL3 125, 1x18, IP40, drzwi białe | 401646 Legrand

Opis i Kluczowe Cechy

Rozdzielnica naścienna XL3 125, symbol 401646, to jednorzędowa obudowa o szerokości 18 modułów w rzędzie, przeznaczona do montażu aparatury modułowej oraz wyłączników DPX3. Dzięki stopniowi ochrony IP40 z drzwiami (IK09) oraz II klasie ochronności zapewnia bezpieczeństwo w suchych pomieszczeniach wewnętrznych, eliminując konieczność dodatkowego uziemiania obudowy. Materiał samogasnący wytrzymujący temperaturę żaru 750°C zwiększa odporność pożarową całej instalacji. Wymiary obudowy (300 x 450 x 150 mm) i rozstaw wsporników 150 mm umożliwiają elastyczne rozmieszczenie aparatów modułowych oraz większych urządzeń DPX3.

• 18 modułów w rzędzie: kompaktowa budowa ułatwia montaż nawet w ograniczonych przestrzeniach instalacyjnych, przy jednoczesnym zachowaniu pełnej funkcjonalności rozdzielnicy.
• Stopień ochrony IP40 z drzwiami (IK09): skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz odporność na uderzenia mechaniczne do 10 J – gwarancja trwałości w standardowych warunkach wewnętrznych.
• II klasa ochronności: obudowa nie wymaga połączenia z przewodem ochronnym, co przyspiesza montaż i redukuje ryzyko błędów instalacyjnych.
• Materiał samogasnący o odporności na żar 750°C: wysoka ognioodporność zwiększa bezpieczeństwo pożarowe instalacji elektrycznej.
• Konstrukcja wsporcza z możliwością uchylania oraz demontowane osłony: szybki dostęp do aparatury podczas konserwacji i rozbudowy (osłony mocowane na 1/4 obrotu, demontowane pojedynczo bez narzędzi).

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60439-3 oraz IEC 60670-24. Posiada certyfikat CE, potwierdzający zgodność z europejskimi regulacjami w zakresie bezpieczeństwa i użytkowania.

Zastosowanie

Dzięki uniwersalnej konstrukcji rozdzielnica XL3 125 sprawdza się w wielu typowych instalacjach elektrycznych w budownictwie mieszkaniowym, biurowym i lekkim przemyśle. Przeznaczona jest do montażu w suchych pomieszczeniach wewnętrznych.

• Rozdzielnica główna w domach jednorodzinnych i mieszkaniach – do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz odbiorników stałych.
• Podrozdzielnica w budynkach biurowych i użyteczności publicznej – do dystrybucji energii w poszczególnych strefach lub piętrach.
• Instalacje w małych obiektach handlowych i usługowych – do montażu aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki) oraz wyłączników DPX3.
• Modernizacja istniejących rozdzielnic – możliwość odwrócenia obudowy ułatwia dopasowanie do układu ścian i prowadzenia kabli.

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszelkie prace w jej wnętrzu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Rozdzielnicę mocuje się do ściany za pomocą odpowiednich łączników (np. kołków rozporowych) – zalecamy postępować zgodnie z dokumentacją producenta. Wewnątrz, aparaty modułowe montuje się na szynie TH35 (DIN). Przy doborze przewodów należy uwzględnić prąd znamionowy zabezpieczeń oraz przekroje zgodne z obowiązującymi normami. Wszystkie połączenia dokręcać momentem podanym w instrukcji poszczególnych urządzeń. Po zakończeniu montażu sprawdzić ciągłość przewodów ochronnych i izolacji.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie – stopień ochrony IP40 zapewnia ochronę wyłącznie w suchych pomieszczeniach wewnętrznych. Do instalacji zewnętrznych konieczna jest obudowa o wyższym IP.
• Jaki stopień ochrony obowiązuje bez założonych drzwi? Bez drzwi rozdzielnica ma IP30 i IK08. Zalecamy zawsze użytkowanie z zamkniętymi drzwiami, aby zachować pełną ochronę IP40.
• Czy w modelu 401646 można zamontować wyłączniki DPX3? Tak – konstrukcja wsporcza pozwala na zamocowanie wsporników w dwóch pozycjach, co umożliwia instalację zarówno aparatów modułowych, jak i wyłączników DPX3. Wsporniki można demontować pojedynczo bez narzędzi.
