Rozdzielnica n/t z zaciskami PE/N 7R/252M (7x36) I kl. IP30, FW2 | FW736WT Hager

Opis i Kluczowe Cechy

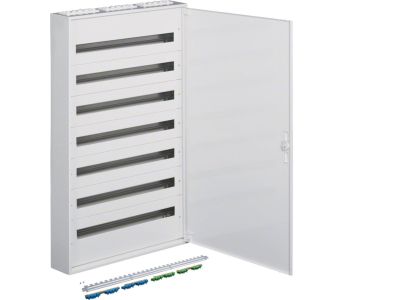

Rozdzielnica natynkowa FW736WT to uniwersalne rozwiązanie do rozdziału energii w instalacjach elektrycznych. Wyposażona w zintegrowane listwy zaciskowe PE/N o pojemności 7 rzędów (7x36, łącznie 252 zaciski) oraz stopień ochrony IP30, zapewnia bezpieczne i uporządkowane prowadzenie przewodów ochronnych i neutralnych.

• Stopień ochrony IP30: chroni przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, odpowiednia do pracy w suchych pomieszczeniach wewnętrznych.
• Zaciski PE/N 7R/252M (7x36): 7 rzędów po 36 miejsc umożliwia podłączenie dużej liczby przewodów ochronnych i neutralnych, co ułatwia organizację instalacji i redukuje bałagan w rozdzielnicy.
• Montaż natynkowy: szybki i prosty montaż na ścianie bez potrzeby kucia – idealny do modernizacji istniejących instalacji oraz obiektów tymczasowych.
• Przeznaczona do aparatury modułowej: wewnętrzna szyna TH35 (standard DIN) pozwala na dowolne konfigurowanie wyłączników, styczników i innej aparatury modułowej według potrzeb.

Zgodność z Normami

Rozdzielnica została zaprojektowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada oznakowanie CE. Stopień ochrony IP30 odpowiada wymaganiom stawianym urządzeniom instalowanym wewnątrz budynków.

Zastosowanie

Rozdzielnica natynkowa FW736WT sprawdza się w różnych zastosowaniach wymagających niezawodnego rozdziału energii i sterowania:

• Rozdział mocy i zabezpieczeń w głównych rozdzielnicach budynków mieszkalnych i biurowych.
• Montaż aparatury sterującej (styczniki, przekaźniki, sterowniki) w systemach automatyki budynkowej.
• Instalacje tymczasowe na budowach, w halach produkcyjnych czy obiektach użyteczności publicznej – łatwy montaż/demontaż.
• Podrozdzielnice w pomieszczeniach technicznych, gdzie wymagane jest scentralizowane zarządzanie obwodami.

Wskazówki Montażowe

Montaż rozdzielnicy może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Rozdzielnicę mocować do ściany za pomocą odpowiednich kołków i śrub (otwory montażowe zgodne z typowym rozstawem). Przewody podłączać do zacisków PE/N zgodnie z ich oznaczeniami, zwracając uwagę na odpowiedni przekrój (dobrany do prądu obciążenia). Po montażu sprawdzić ciągłość przewodów ochronnych. W przypadku montażu aparatury modułowej na szynie TH35, należy postępować zgodnie z dokumentacją producenta aparatów.

FAQ

• Jaki stopień ochrony ma rozdzielnica FW736WT? Rozdzielnica posiada stopień ochrony IP30, co oznacza ochronę przed dostępem do części wewnętrznych narzędziami i ciałami stałymi >2,5 mm. Nie jest odporna na wilgoć – przeznaczona do pomieszczeń suchych.
• Czy rozdzielnica ma wbudowane listwy N i PE? Tak, wyposażona jest w zintegrowane listwy zaciskowe PE/N o pojemności 7 rzędów (7x36), łącznie 252 miejsca dla przewodów ochronnych i neutralnych.
• Czy rozdzielnicę można stosować na zewnątrz? Ze względu na stopień ochrony IP30 nie jest zalecana do użytku zewnętrznego ani w pomieszczeniach o podwyższonej wilgotności. Należy montować w suchym otoczeniu wewnętrznym.
