Rozdzielnica n/t z zaciskami PE/N 6R/144M (6x24) I kl. IP30, FW2 | FW624WT Hager

Opis i Kluczowe Cechy

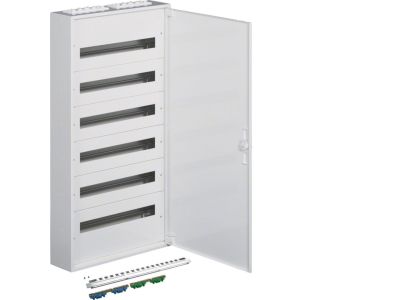

Rozdzielnica natynkowa FW624WT to solidne rozwiązanie do montażu aparatury modułowej. Wyposażona w 6 rzędów po 24 moduły (łącznie 144M), zintegrowane zaciski PE/N, stopień ochrony IP30 oraz klasę ochronności I. Przeznaczona do instalacji w budynkach mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest przestrzeń na dużą liczbę modułów.

• 144 moduły (6 rzędów po 24): Umożliwia instalację dużej liczby aparatów modułowych, zapewniając elastyczność rozbudowy instalacji.
• Stopień ochrony IP30: Chroni przed dostępem ciał stałych o średnicy ≥2,5 mm, odpowiednia do montażu w suchych pomieszczeniach wewnętrznych.
• Klasa ochronności I: Gwarantuje bezpieczeństwo dzięki połączeniu ochronnemu, wymagane do zastosowań w instalacjach elektrycznych.
• Zaciski PE/N: Ułatwiają podłączenie przewodów ochronnych i neutralnych, oszczędzając czas montażu.
• Wyposażenie w szynę TH35: Standardowa szyna do mocowania aparatury modułowej, kompatybilna z większością wyłączników, styczników, przycisków.

Zgodność z Normami

Rozdzielnica FW624WT spełnia wymagania norm europejskich i posiada certyfikat CE. Przeznaczona do instalacji w systemach o klasie ochronności I. Dokładne numery norm nie zostały wskazane przez producenta, jednak produkt jest zgodny z obowiązującymi standardami dla rozdzielnic natynkowych.

Zastosowanie

Rozdzielnica natynkowa FW624WT znajduje zastosowanie w budynkach mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest przestrzeń na aparaturę modułową.

• Rozdział mocy w instalacjach elektrycznych z dużą liczbą obwodów.
• Sterowanie oświetleniem, ogrzewaniem, wentylacją za pomocą styczników i przekaźników.
• Montaż gniazd zabezpieczeń nadprądowych i różnicowoprądowych w budynkach użyteczności publicznej.
• Pomiar energii elektrycznej i sygnalizacja stanów awaryjnych w automatyce budynkowej.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Rozdzielnicę montować na ścianie za pomocą kołków (brak w zestawie – należy dobrać odpowiednie do podłoża). Szyna TH35 oraz listwy PE/N znajdują się w komplecie. Przekroje przewodów dobierać zgodnie z obciążalnością prądową i warunkami instalacji. Zaleca się dokręcanie zacisków momentem podanym w dokumentacji producenta.

FAQ

• Jaki jest stopień ochrony rozdzielnicy FW624WT? Posiada stopień ochrony IP30, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm. Nie jest odporna na wodę.
• Ile modułów można zamontować w rozdzielnicy? Rozdzielnica oferuje 6 rzędów po 24 moduły, co daje łącznie 144 moduły (144M).
• Czy rozdzielnica posiada listwy zaciskowe PE i N? Tak, wyposażona jest w zintegrowane zaciski PE (ochronny) i N (neutralny), co ułatwia podłączenie przewodów.
