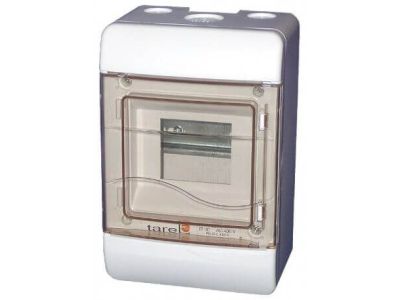

Rozdzielnica n/t z drzwiami NT (5 modułów) z zaciskiem PE i N 1x16+5x10mm2 IP40 | 6661-105 Polam - Nakło

Opis i Kluczowe Cechy

Rozdzielnica natynkowa marki Polam-Nakło o numerze katalogowym 6661-105 to profesjonalne rozwiązanie przeznaczone do rozdziału energii elektrycznej w nowoczesnych instalacjach niskiego napięcia. Urządzenie pozwala na montaż do 5 modułów aparatury modułowej na standardowej szynie montażowej, co czyni je idealnym wyborem dla mniejszych obwodów lub jako podrozdzielnica w rozbudowanych systemach. Wyposażenie obejmuje solidne drzwi typu NT, które chronią aparaturę przed przypadkowym dotykiem oraz zanieczyszczeniami. Kluczowym elementem zestawu są fabrycznie zamontowane listwy zaciskowe PE i N o konfiguracji 1x16 mm² oraz 5x10 mm², co umożliwia bezpieczne i przejrzyste prowadzenie przewodów ochronnych i neutralnych o różnych przekrojach.

• Pojemność: 5 modułów w jednym rzędzie, co pozwala na optymalne zagospodarowanie przestrzeni.
• Stopień ochrony IP40: Zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem wewnątrz budynków.
• Zaciski PE/N: Wyposażenie w zaciski 1x16 mm² oraz 5x10 mm² gwarantuje stabilne połączenie elektryczne i ułatwia organizację okablowania.
• Trwałość: Wykonana z wysokiej jakości tworzywa odpornego na starzenie, co zapewnia długowieczność instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa. Rozdzielnica spełnia wymagania normy PN-EN 60439-3, co potwierdza jej przydatność do użytkowania przez osoby niewykwalifikowane w budynkach mieszkalnych i użyteczności publicznej. Zgodność z tą normą gwarantuje odpowiednią wytrzymałość mechaniczną, odporność na temperaturę oraz właściwości izolacyjne niezbędne w profesjonalnej elektrotechnice.

Zastosowanie

Rozdzielnica modułowa Polam-Nakło znajduje szerokie zastosowanie w budownictwie mieszkaniowym, administracyjnym oraz w obiektach użyteczności publicznej. Jest dedykowana do montażu stacjonarnego w pomieszczeniach o niskim stopniu wilgotności, w których nie występują agresywne pary ani gazy korozyjne. Idealnie sprawdza się jako:

• Główny punkt rozdziału energii w małych mieszkaniach lub domkach letniskowych.
• Rozdzielnica piętrowa w budynkach wielorodzinnych.
• Obudowa dla sterowników automatyki domowej lub zabezpieczeń dedykowanych linii zasilających.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy powinien odbywać się na płaskich, pionowych powierzchniach. Dzięki przemyślanej konstrukcji, instalator ma ułatwiony dostęp do szyny DIN oraz listew zaciskowych. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub w zaciskach PE/N, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Wprowadzanie przewodów: Zaleca się staranne docięcie otworów wpustowych, aby zachować deklarowany stopień ochrony IP40.
• Przestrzeń: Zachowanie odpowiedniego odstępu między aparaturą a obudową ułatwia cyrkulację powietrza i odprowadzanie ciepła z pracujących urządzeń.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Nie, stopień ochrony IP40 oraz specyfikacja materiałowa wskazują na przeznaczenie do montażu wewnątrz suchych pomieszczeń.

2. Jakie przewody można podłączyć do zacisków PE/N?
Zaciski pozwalają na podłączenie jednego przewodu o przekroju do 16 mm² oraz pięciu przewodów o przekroju do 10 mm², co zapewnia elastyczność przy projektowaniu instalacji.

3. Czy w zestawie znajduje się szyna montażowa?
Tak, rozdzielnica jest wyposażona w standardową szynę montażową umożliwiającą szybki zatrzask aparatury modułowej.
