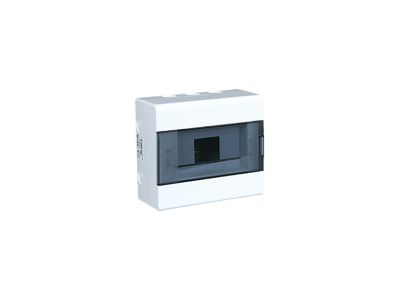

Rozdzielnica n/t SRn-8 (N+PE) IP40 198x228x95mm, biała | 1.2 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

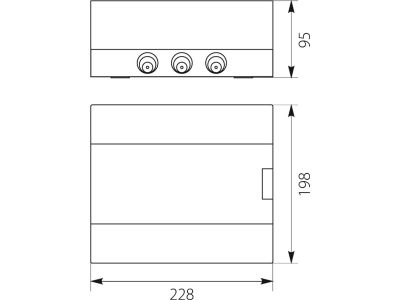

Rozdzielnica natynkowa SRn-8 od renomowanego producenta Elektro-Plast to profesjonalne rozwiązanie przeznaczone do dystrybucji energii elektrycznej wewnątrz budynków. Obudowa o wymiarach 198x228x95 mm została wykonana z wysokiej jakości tworzywa sztucznego, co gwarantuje trwałość oraz estetyczny wygląd w kolorze białym. Konstrukcja skrzynkowa zapewnia pełne zamknięcie aparatury, a stopień ochrony IP40 skutecznie zabezpiecza wnętrze przed ciałami stałymi o średnicy powyżej 1 mm, co jest standardem w instalacjach domowych i biurowych.

• Pojemność modułowa: Rozdzielnica pozwala na montaż do 8 modułów aparatury modułowej na standardowej szynie TH 35/7,5 (Euroszyna).
• Listwy zaciskowe N+PE: W zestawie znajdują się fabryczne listwy zaciskowe dla przewodów neutralnych i ochronnych, co znacząco przyspiesza proces okablowania.
• Przetłoczenia instalacyjne: Boczne ścianki obudowy posiadają precyzyjne przetłoczenia, które umożliwiają łatwe i estetyczne wprowadzenie przewodów lub rurek instalacyjnych bez ryzyka pęknięcia obudowy.
• Bezpieczeństwo: Obudowa jest przystosowana do plombowania, co pozwala na zabezpieczenie instalacji przed niepowołanym dostępem osób trzecich.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Zastosowane tworzywo sztuczne charakteryzuje się odpowiednią odpornością mechaniczną i termiczną. Zgodnie z wytycznymi bezpieczeństwa, rozdzielnica powinna być montowana na ścianach trudnopalnych, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji elektrycznej. Posiadanie etykiet opisowych ułatwia identyfikację obwodów zgodnie z wymogami dokumentacji technicznej.

Zastosowanie

Rozdzielnica SRn-8 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym wyborem do:

• Montażu zabezpieczeń nadmiarowo-prądowych (wyłączników nadprądowych) chroniących poszczególne obwody.
• Instalacji wyłączników różnicowoprądowych (RCD) zapewniających ochronę przeciwporażeniową.
• Osadzania aparatury sterowniczej, takiej jak przekaźniki czasowe, styczniki czy lampki sygnalizacyjne.
• Tworzenia podrozdzielnic w garażach, warsztatach lub na piętrach budynków jednorodzinnych.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworów: Wykorzystaj fabryczne przetłoczenia do wprowadzenia peszli lub przewodów typu YDY, co zapewni szczelność i estetykę.
• Mocowanie szyny TH35: Upewnij się, że wspornik montażowy jest stabilnie osadzony, co zapobiegnie przesuwaniu się aparatury podczas przełączania.
• Zarządzanie przewodami: Wykorzystaj przestrzeń pod szyną oraz listwy N+PE do uporządkowanego ułożenia żył, unikając nadmiernego zagęszczenia przewodów.
• Opis obwodów: Po zakończeniu prac montażowych należy trwale opisać każdy moduł za pomocą dołączonych etykiet samoprzylepnych, co jest kluczowe dla późniejszej eksploatacji.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Nie, model SRn-8 posiada stopień ochrony IP40 i jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń, gdzie nie jest narażony na bezpośrednie działanie warunków atmosferycznych.

2. Czy w zestawie znajdują się szyny zaciskowe?
Tak, rozdzielnica jest fabrycznie wyposażona w listwy zaciskowe N oraz PE, co eliminuje konieczność ich osobnego dokupowania.

3. Ile maksymalnie wyłączników nadprądowych zmieszczę w tej obudowie?
Rozdzielnica jest przystosowana do montażu 8 standardowych modułów o szerokości 18 mm każdy.
