Rozdzielnica moduł. n/t SRn-54/B 3x18 610x420x110mm IP40 (N+PE) drzwi białe, biała (1/60szt) | 1.154 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

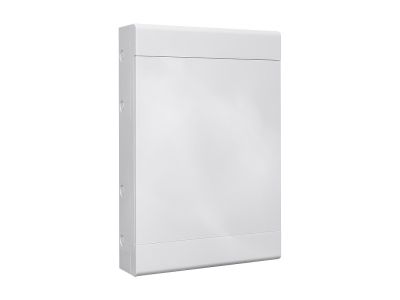

Rozdzielnica natynkowa SRn-54/B (symbol 1.154) to obudowa z tworzywa sztucznego przeznaczona do montażu wewnątrz pomieszczeń. Oferuje 54 moduły (3 rzędy po 18), stopień ochrony IP40 oraz kompletne wyposażenie w listwy zaciskowe N+PE, co ułatwia bezpieczne przyłączanie przewodów neutralnych i ochronnych. Drzwi w kolorze białym nadają estetyczny wygląd.

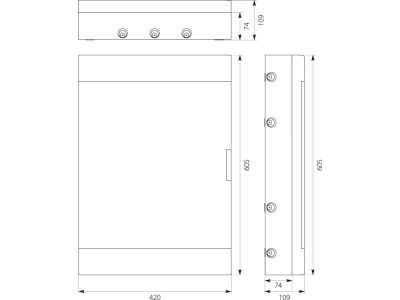

• Wymiary 610x420x110 mm: kompaktowa obudowa mieszcząca standardowe aparaty modułowe, idealna do rozdzielnic mieszkaniowych i małych obiektów komercyjnych.
• IP40 – ochrona przed ciałami stałymi >1 mm: skuteczna bariera dla pyłów i narzędzi, zapewniająca bezpieczeństwo w pomieszczeniach suchych.
• Listwy N+PE w komplecie: gotowe do podłączenia przewodów neutralnych i ochronnych, skracają czas montażu i eliminują konieczność dokupowania osobnych listew.
• Przetłoczenia boczne do wprowadzania przewodów/rurek: elastyczne prowadzenie instalacji bez konieczności wiercenia dodatkowych otworów.
• Wspornik TH 35/7,5 (szyna DIN) w zestawie: umożliwia szybki montaż zabezpieczeń nadprądowych, różnicowoprądowych oraz innych aparatów modułowych.
• Możliwość plombowania i etykiety opisowe: gwarantują nienaruszalność po zamknięciu oraz łatwą identyfikację obwodów.

Zgodność z Normami

Rozdzielnica SRn-54/B jest wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zastosowane tworzywo sztuczne spełnia wymogi trudnopalności, co potwierdza bezpieczeństwo użytkowania w instalacjach wewnętrznych. (Szczegółowe numery norm prosimy sprawdzić w dokumentacji producenta.)

Zastosowanie

Rozdzielnica natynkowa SRn-54/B sprawdzi się w różnorodnych instalacjach elektrycznych wymagających bezpiecznej i estetycznej obudowy dla aparatury modułowej. Polecana do:

• Budynków mieszkalnych – jako główna rozdzielnica mieszkaniowa lub podrozdzielnica dla poszczególnych pięter/stref.
• Obiektów biurowych i usługowych – do rozdzielania obwodów oświetleniowych, gniazd wtyczkowych, instalacji sterowania.
• Małych warsztatów i magazynów – umożliwia montaż zabezpieczeń silników, wyłączników różnicowoprądowych i styczników.
• Rozbudowy istniejących instalacji – modułowy układ 3×18 pozwala na dodawanie kolejnych obwodów bez konieczności wymiany całej rozdzielnicy.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym. Obudowę mocować na ścianach trudnopalnych (np. beton, cegła) za pomocą odpowiednich kołków rozporowych (otwory montażowe w tylnej ścianie). Przewody doprowadzić przez przetłoczenia boczne, stosując dławnice lub rurki instalacyjne. Wewnątrz zamontować szynę TH35 (dostarczoną w zestawie) i umieścić aparaty modułowe. Podłączyć listwy N i PE, zachowując odpowiedni moment dokręcania zacisków zgodnie z dokumentacją producenta. Po zakończeniu prac sprawdzić poprawność połączeń i zaplombować obudowę.

FAQ

• Jaki stopień ochrony ma rozdzielnica? Stopień ochrony IP40 – chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm (np. narzędzia, gruby pył). Nie jest odporna na bryzgi wody, dlatego powinna być instalowana w pomieszczeniach suchych.
• Czy rozdzielnica jest wyposażona w listwy N i PE? Tak, w zestawie znajdują się kompletne listwy zaciskowe neutralne (N) i ochronne (PE), gotowe do przyłączenia przewodów o odpowiednim przekroju.
• Ile modułów można zamontować w rozdzielnicy? Obudowa posiada 54 miejsca modułowe (3 rzędy po 18 jednostek, każda o szerokości 17,5 mm), co pozwala na umieszczenie nawet dużej liczby aparatów modułowych.
