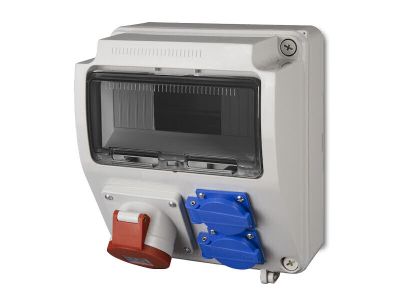

Rozdzielnica n/t siłowa RS 9-mod. 2x2P+Z, 3P+N+Z 16A IP44 RAL7035 szary 220x260x175mm | 6231-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa siłowa RS 9-modułowa (symbol 6231-00) przeznaczona do dystrybucji energii w obwodach trójfazowych o napięciu znamionowym 400 V i prądzie znamionowym 16 A. Stopień ochrony IP44 zapewnia odporność na wnikanie ciał stałych o średnicy powyżej 1 mm oraz bryzgi wody, co czyni ją odpowiednią do pomieszczeń wilgotnych i obiektów przemysłowych. Wymiary 220×260×175 mm oraz 9 modułów miejsca na zabezpieczenia pozwalają na elastyczną konfigurację aparatów modułowych.

• Napięcie znamionowe 400 V: dedykowana do instalacji siłowych 3-fazowych, umożliwia bezpieczne zasilanie maszyn, silników oraz gniazd siłowych.
• Prąd znamionowy 16 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków i przewodów.
• Stopień ochrony IP44: chroni przed wnikaniem ciał stałych >1 mm oraz bryzgami wody – idealne rozwiązanie do warsztatów, hal produkcyjnych, gospodarstw rolnych i pomieszczeń o podwyższonej wilgotności.
• 9 modułów miejsca na zabezpieczenia: zapewnia elastyczność w doborze wyłączników nadprądowych, różnicowoprądowych, styczników i innych aparatów w kompaktowej obudowie natynkowej.
• Przyłącza 2x2P+Z oraz 3P+N+Z: umożliwiają wygodne podłączenie zarówno obwodów 2-fazowych z uziemieniem, jak i 3-fazowych z neutralnym – zwiększa uniwersalność zastosowań.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy PN-EN 61439-3:2012 dotyczącej rozdzielnic instalacyjnych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozdzielnica natynkowa siłowa RS znajduje zastosowanie wszędzie tam, gdzie niezbędna jest bezpieczna dystrybucja energii w obwodach trójfazowych i dwufazowych przy jednoczesnej ochronie przed wilgocią i bryzgami. Zalecana do:

• Zasilania i zabezpieczania maszyn oraz urządzeń produkcyjnych w halach przemysłowych i warsztatach.
• Instalacji w gospodarstwach rolnych, oborach, stodołach, gdzie wymagany jest podwyższony stopień ochrony.
• Dystrybucji energii w obiektach tymczasowych (np. place budowy) – pod warunkiem montażu w suchym miejscu osłoniętym przed bezpośrednim deszczem.
• Do wykorzystania jako rozdzielnica główna w małych zakładach, przepompowniach i garażach.

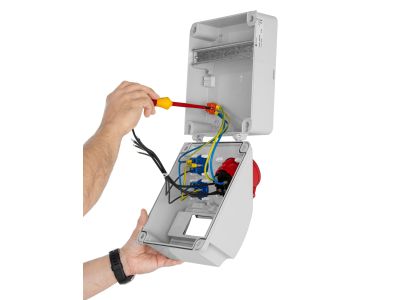

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP E i D). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Rozdzielnicę należy mocować na ścianie w pozycji pionowej za pomocą dołączonych otworów montażowych (wymiary otworów dostępne w dokumentacji technicznej). Przekroje przewodów należy dobrać zgodnie z obciążalnością prądową dla prądu 16 A oraz wymaganiami normy PN-HD 60364. Wszystkie połączenia dokręcać momentem podanym w instrukcji producenta.

FAQ

• Jaki stopień ochrony posiada rozdzielnica? Rozdzielnica ma stopień ochrony IP44, co oznacza ochronę przed ciałami stałymi >1 mm oraz bryzgami wody z każdego kierunku. Nadaje się do pomieszczeń wilgotnych, ale nie do mycia strumieniem wody.
• Jakie napięcie znamionowe i prąd? Napięcie znamionowe wynosi 400 V AC (sieć trójfazowa), a prąd znamionowy 16 A. Umożliwia to bezpieczne zasilanie typowych odbiorników siłowych w obiektach przemysłowych.
• Ile modułów zabezpieczeń można zainstalować? Rozdzielnica oferuje 9 modułów miejsca na aparaturę modułową o szerokości 18 mm. Pozwala to na montaż np. trzech wyłączników różnicowoprądowych 4P 40A (3 moduły każdy) lub kombinacji zabezpieczeń nadprądowych i styczników.
