Rozdzielnica n/t siłowa RS 9-mod. 2x2P+Z, 2x3P+N+Z 16A IP44 RAL7035 szaryFi 220x345x175mm | 6221-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

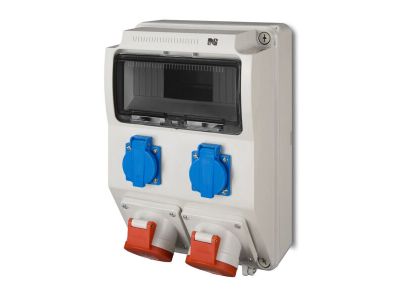

Rozdzielnica natynkowa siłowa RS (symbol 6221-00) o stopniu ochrony IP44 i napięciu znamionowym 400 V zapewnia bezpieczną dystrybucję energii w obwodach trójfazowych. Dzięki 9 miejscom modułowym umożliwia instalację zabezpieczeń nadprądowych i różnicowoprądowych. Kompaktowa obudowa (220x345x175 mm) w kolorze szarym RAL7035 ułatwia montaż natynkowy.

• Stopień ochrony IP44: Odporność na pył i bryzgi wody – odpowiednia do pomieszczeń wilgotnych oraz miejsc o podwyższonym zapyleniu.
• Napięcie znamionowe 400 V: Zgodność z sieciami trójfazowymi – umożliwia zasilanie odbiorników siłowych, takich jak silniki czy maszyny.
• 9 modułów: 9 miejsc na standardową aparaturę modułową (szerokość 1 modułu = 17,5 mm) – wystarczająca przestrzeń dla wyłączników nadprądowych, różnicowoprądowych i styczników.

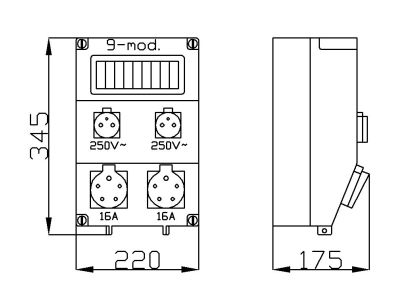

• Wymiary 220x345x175 mm: Kompaktowa obudowa natynkowa – łatwa instalacja na ścianie bez konieczności frezowania.
• Kolor szary RAL7035: Uniwersalny, neutralny wygląd – pasuje do większości pomieszczeń technicznych i przemysłowych.

Zgodność z Normami

Rozdzielnica została zaprojektowana zgodnie z normą PN-EN 61439-3:2012, która określa wymagania dla rozdzielnic niskonapięciowych przeznaczonych do montażu natynkowego. Posiada certyfikację CE.

Zastosowanie

Rozdzielnica RS dedykowana jest do rozbudowy i modernizacji instalacji siłowych w obiektach przemysłowych, gospodarstwach rolnych, warsztatach oraz budynkach użyteczności publicznej. Sprawdza się wszędzie tam, gdzie wymagana jest bezpieczna i czytelna dystrybucja energii trójfazowej.

• Sterowanie i zabezpieczanie silników elektrycznych, pomp, sprężarek.
• Zasilanie maszyn produkcyjnych, linii technologicznych.
• Instalacje w warsztatach, garażach, stajniach i oborach.
• Dystrybucja energii w obwodach oświetleniowych dużej mocy (np. hale, magazyny).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Rozdzielnicę montuj natynkowo na ścianie za pomocą kołków rozporowych (otwory montażowe w obudowie). Aparaturę modułową instaluj na standardowej szynie DIN TH35 (w zestawie). Przekrój przewodów dobierz do spodziewanego obciążenia zgodnie z obowiązującymi normami. Momenty dokręcania zacisków – stosuj się do dokumentacji producenta.

FAQ

• Jakie zabezpieczenia można zainstalować w tej rozdzielnicy? Rozdzielnica oferuje 9 modułów, co pozwala na montaż standardowych wyłączników nadprądowych (np. S301, S303), różnicowoprądowych (np. P304) oraz styczników modułowych. Szerokość każdego modułu wynosi 17,5 mm.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Stopień ochrony IP44 zabezpiecza przed pyłem i bryzgami wody, jednak nie gwarantuje szczelności przy ciągłym deszczu ani przed zalaniem. Zaleca się stosowanie wewnątrz pomieszczeń suchych lub wilgotnych (np. piwnice, hale).
• Jaki jest prąd znamionowy rozdzielnicy? Dokumentacja producenta nie precyzuje wartości prądu znamionowego dla całej obudowy. Należy dobrać zabezpieczenia i przewody zgodnie z obciążeniem instalacji, pamiętając o normach ochrony przeciwpożarowej.
