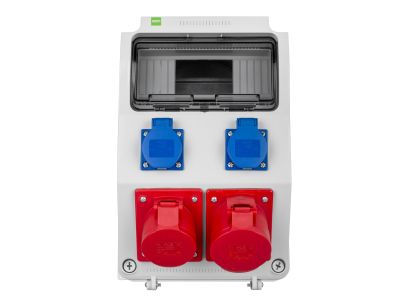

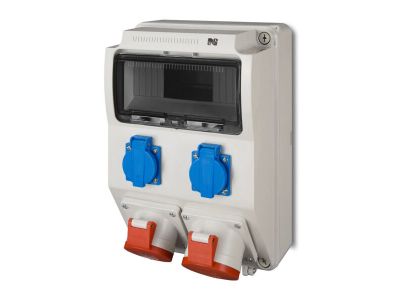

Rozdzielnica n/t RS 9-modułów 2x2P+Z 3P+N+Z 16A 3P+N+Z 32A | 6223-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RS o symbolu 6223-00 to 9-modułowa obudowa siłowa przeznaczona do dystrybucji energii w instalacjach trójfazowych 400 V. Dzięki stopniowi ochrony IP65 (w zależności od zainstalowanych gniazd w zestawie) i odporności mechanicznej IK08 sprawdza się w trudnych warunkach przemysłowych i zewnętrznych. W zestawie znajdują się zaciski śrubowe N/PE, co ułatwia bezpieczne rozdzielenie przewodów neutralnych i ochronnych.

• Napięcie znamionowe 400 V: przystosowana do zasilania trójfazowego w obwodach siłowych, maszynach i rozdzielnicach warsztatowych.
• Stopień ochrony IP65 (w zależności od zainstalowanych gniazd w zestawie): skuteczna ochrona przed pyłem i strugami wody – idealna do pracy w wilgotnym lub zapylonym otoczeniu.
• Odporność na uderzenia mechaniczne IK08: wytrzymała obudowa zmniejsza ryzyko uszkodzeń w przypadku przypadkowych uderzeń na hali produkcyjnej czy budowie.
• Zakres temperatur pracy od -20°C do +70°C: pełna funkcjonalność w niskich temperaturach na zewnątrz oraz w gorących pomieszczeniach przemysłowych.
• Zaciski śrubowe N/PE na wyposażeniu: szybki i pewny montaż przewodów neutralnych i ochronnych wewnątrz rozdzielnicy.
• Osłabienia umożliwiające precyzyjne docięcie otworów na przewody w wybranych modelach: łatwe prowadzenie kabli bez użycia dodatkowych przepustów.

Zgodność z Normami

Rozdzielnica RS spełnia wymagania dyrektyw niskonapięciowych (LVD) oraz kompatybilności elektromagnetycznej (EMC), co potwierdza znak CE. Zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa dla obudów rozdzielnicowych.

Zastosowanie

Rozdzielnica natynkowa RS 9 modułów znajduje zastosowanie wszędzie tam, gdzie potrzebna jest trwała i odporna na warunki atmosferyczne obudowa do rozdziału energii elektrycznej.

• Zasilanie maszyn i urządzeń w warunkach przemysłowych (hale produkcyjne, magazyny).
• Instalacje warsztatowe i na budowach – potrzeba szybkiego montażu gniazd siłowych i aparatury modułowej.
• Obiekty rolnicze, gospodarcze oraz zewnętrzne przyłączanie pomp, wentylacji czy oświetlenia.
• Rozbudowa infrastruktury elektrycznej w miejscach narażonych na uderzenia i wilgoć.

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszelkie prace przy instalacji elektrycznej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę mocować do ściany za pomocą dostarczonych uchwytów. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego oraz wymogów norm. Zaciski N/PE dokręcać momentem zgodnym z dokumentacją producenta. W przypadku prowadzenia przewodów przez fabryczne osłabienia używać odpowiednich narzędzi, aby nie naruszyć stopnia ochrony IP65.

FAQ

• Czy rozdzielnica RS 6223-00 ma stopień ochrony IP65 zawsze? IP65 dotyczy obudowy po zamknięciu drzwiczek pod warunkiem, że zainstalowane gniazda i aparatura również posiadają odpowiedni stopień ochrony. W zestawie gniazda mogą mieć niższe IP – szczegóły należy sprawdzić w dokumentacji konkretnego modelu.
• Ile miejsca na aparaturę oferuje ta rozdzielnica? Standardowo oferuje 9 modułów (jednostek 18 mm) na szynie DIN, co pozwala na montaż wyłączników, styczników, przycisków i innych urządzeń modułowych.
• W jakiej temperaturze mogę stosować tę rozdzielnicę? Zakres temperatur pracy wynosi od -20°C do +70°C, co umożliwia instalację zarówno w mroźnym otoczeniu zewnętrznym, jak i w ogrzewanych halach produkcyjnych.
