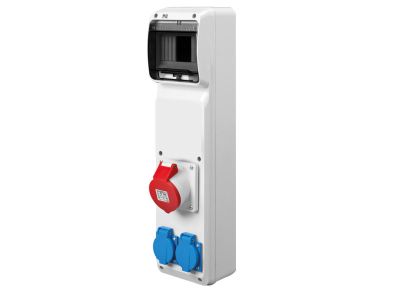

Rozdzielnica n/t RS 6-MOD 2x2P+Z, 3P+N+Z 16A, IP44, szara | 6240-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa serii RS, model 6240-01, to 6-modułowa obudowa siłowa przeznaczona do zasilania odbiorników trójfazowych i jednofazowych. Dzięki napięciu znamionowemu 400 V i prądowi 16 A zapewnia bezpieczną dystrybucję energii w obwodach o znacznym obciążeniu. Stopień ochrony IP44 umożliwia stosowanie w pomieszczeniach wilgotnych oraz na zewnątrz pod zadaszeniem. Szerokość modułu to 6 jednostek (108 mm).

• Napięcie znamionowe 400 V: Umożliwia zasilanie zarówno urządzeń trójfazowych (3P+N+Z), jak i jednofazowych (2x2P+Z) – elastyczność w różnych konfiguracjach instalacji.
• Prąd znamionowy 16 A: Wystarczający do obciążeń do ok. 11 kW przy 400 V, bez ryzyka przeciążenia przy prawidłowo dobranych zabezpieczeniach nadprądowych.
• Stopień ochrony IP44: Chroni przed bryzgami wody i ciałami stałymi o średnicy powyżej 1 mm – idealna do warsztatów, hal produkcyjnych i stref zewnętrznych.
• Odporność na uderzenia IK08: Wytrzymałość mechaniczna 5 J – odporna na przypadkowe uderzenia w trudnych warunkach przemysłowych.
• Zaciski N/PE na wyposażeniu: Ułatwia podłączenie przewodów neutralnych i ochronnych, skracając czas montażu i zwiększając bezpieczeństwo.
• Osłabienia umożliwiające precyzyjne docięcie otworów na przewody: Umożliwiają elastyczne prowadzenie kabli bez konieczności stosowania dodatkowych dławic.

Zgodność z Normami

Rozdzielnica RS 6-MOD 6240-01 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane rozdzielnicom siłowym stosowanym w instalacjach niskiego napięcia.

Zastosowanie

Rozdzielnica natynkowa RS 6-MOD sprawdza się w miejscach wymagających kompaktowego i odpornego na warunki środowiskowe rozdziału energii. Doskonała do zastosowań:

• Zasilanie maszyn i urządzeń w halach produkcyjnych, warsztatach i magazynach.
• Dystrybucja energii w instalacjach tymczasowych na budowach (pod zadaszeniem).
• Sterowanie oświetleniem oraz obwodami gniazd w strefach wilgotnych (np. myjnie, hale przetwórstwa spożywczego).
• Podłączenie agregatów prądotwórczych lub zasilania awaryjnego w obiektach przemysłowych.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozdzielnicę mocuje się na ścianie (montaż natynkowy) za pomocą kołków rozporowych. Przekrój przewodów należy dobrać do prądu znamionowego 16 A oraz spodziewanego obciążenia, zgodnie z normą PN-HD 60364. Wszystkie połączenia śrubowe (zaciski N/PE) dokręcać momentem zalecanym przez producenta (szczegóły w dokumentacji technicznej). Zaleca się stosowanie wkładek topikowych lub wyłączników nadprądowych o charakterystyce dostosowanej do odbiorników.

FAQ

• Jaki jest stopień ochrony rozdzielnicy? Rozdzielnica posiada stopień ochrony IP44 (ochrona przed bryzgami wody i ciałami stałymi ≥1 mm). Nadaje się do pomieszczeń wilgotnych oraz na zewnątrz pod zadaszeniem.
• Ile modułów aparatury można zamontować wewnątrz? Obudowa jest przystosowana do 6 modułów (jednostek 18 mm) – umożliwia zabudowę wyłączników, styczników, przekaźników i innych aparatów modułowych.
• Czy w zestawie znajdują się gniazda lub listwy zaciskowe? W standardowym wyposażeniu znajdują się zaciski N/PE (neutralny i ochronny). Gniazda oraz listwy przyłączeniowe należy dobrać oddzielnie, zgodnie z potrzebami instalacji.
