Rozdzielnica n/t RN65 4x18, z listwami, IP65 | 601948 Legrand

Opis i Kluczowe Cechy

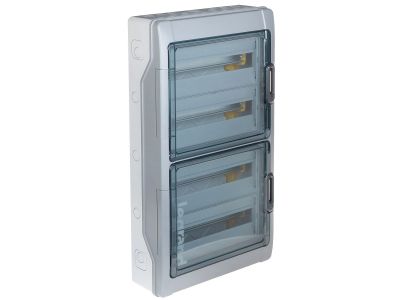

Rozdzielnica natynkowa LEGRAND z serii RN65 o numerze katalogowym 601948 to zaawansowane rozwiązanie dedykowane do wymagających instalacji elektrycznych. Produkt charakteryzuje się konstrukcją 4-rzędową, z których każdy rząd mieści 18 modułów, co daje łączną pojemność 72 modułów. Obudowa została wykonana z wysokiej jakości polistyrenu odpornego na uderzenia, wykazującego wytrzymałość na żar do 650°C, natomiast drzwiczki wykonano z trwałego poliwęglanu. Dzięki zastosowaniu pełnej odwracalności obudowy oraz drzwiczek, instalator zyskuje elastyczność podczas montażu, niezależnie od warunków przestrzennych.

• Wysoki stopień ochrony: Klasa IP65 gwarantuje całkowitą pyłoszczelność oraz ochronę przed strumieniami wody, co czyni rozdzielnicę idealną do trudnych warunków środowiskowych.
• Wytrzymałość mechaniczna: Parametr IK09 świadczy o bardzo wysokiej odporności na uderzenia mechaniczne, chroniąc aparaturę przed uszkodzeniami zewnętrznymi.
• II klasa ochronności: Zapewnia dodatkowe bezpieczeństwo użytkowania poprzez zastosowanie izolacji wzmocnionej.
• Elastyczność montażu: Wsporniki montażowe TH35 posiadają 2-pozycyjne mocowanie, co umożliwia montaż zarówno standardowych produktów modułowych, jak i aparatów mocy o większych gabarytach.
• Zarządzanie przestrzenią: Odstęp pomiędzy wspornikami TH35 wynosi 150 mm, co ułatwia prowadzenie przewodów i zapewnia optymalną cyrkulację powietrza.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłej zgodności z normą PN-EN 60439-3, co potwierdza jego przydatność do użytku przez osoby niewykwalifikowane w instalacjach domowych i budownictwie ogólnym, przy zachowaniu najwyższych standardów bezpieczeństwa. Materiały użyte do produkcji są wolne od halogenów i charakteryzują się wysoką odpornością termiczną, co jest kluczowe w systemach przeciwpożarowych i przemysłowych.

Zastosowanie

Rozdzielnica RN65 4x18 znajduje szerokie zastosowanie w sektorze przemysłowym, komercyjnym oraz w nowoczesnym budownictwie mieszkaniowym. Dzięki szczelności IP65 jest niezastąpiona w halach produkcyjnych, warsztatach, myjniach samochodowych oraz na zewnątrz budynków (pod zadaszeniem). Możliwość wyposażenia w perforowane płyty montażowe pozwala na instalację aparatury o konstrukcji innej niż modułowa, co czyni ją uniwersalnym węzłem sterowniczym w systemach automatyki budynkowej.

Wskazówki Montażowe

Podczas instalacji rozdzielnicy LEGRAND 601948 należy zwrócić uwagę na następujące aspekty techniczne:

• Demontaż elementów: Wyjmowane podstawy montażowe oraz osłony frontowe znacznie przyspieszają proces okablowania poza obudową.
• Zabezpieczenie dostępu: Klamki są przystosowane do montażu zamka, a pokrywa i osłona frontowa posiadają możliwość zaplombowania, co jest istotne w miejscach publicznych.
• Dławienie przewodów: Zaleca się stosowanie odpowiednich dławnic kablowych, aby zachować deklarowany stopień ochrony IP65 w miejscach wprowadzenia kabli.
• Wyposażenie: W zestawie znajdują się listwy zaciskowe oraz 3 sztuki zaślepek 5-modułowych, pozwalające na estetyczne wykończenie wolnych przestrzeni.

FAQ

1. Czy rozdzielnica posiada listwy zaciskowe w zestawie?
Tak, model 601948 jest dostarczany z fabrycznymi listwami zaciskowymi, co ułatwia organizację przewodów ochronnych i neutralnych.

2. Czy można zmienić kierunek otwierania drzwi?
Tak, zarówno obudowa, jak i drzwiczki są w pełni odwracalne, co pozwala na dostosowanie kierunku otwierania do specyfiki miejsca montażu.

3. Jaki jest kolor obudowy?
Podstawa rozdzielnicy wykonana jest w kolorze jasnoszarym (L750A), natomiast pokrywa w kolorze ciemnoszarym (R746A), co nadaje jej profesjonalny, industrialny wygląd.
