Rozdzielnica n/t RN65 3x12, z listwami, IP65 | 601943 Legrand

Opis i Kluczowe Cechy

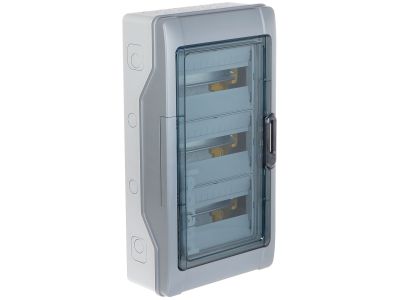

Rozdzielnica natynkowa LEGRAND z serii RN65 o numerze katalogowym 601943 to zaawansowane rozwiązanie dedykowane do wymagających instalacji elektrycznych. Konstrukcja oferuje trzy rzędy po 12 modułów każdy, co daje łączną pojemność 36 modułów, umożliwiając przejrzystą organizację aparatury modułowej oraz aparatów mocy. Obudowa została wykonana z wysokiej jakości polistyrenu odpornego na uderzenia, charakteryzującego się wytrzymałością na żar do 650°C, natomiast drzwiczki wykonano z trwałego poliwęglanu.

• Wysoki stopień ochrony: Klasa IP65 gwarantuje całkowitą pyłoszczelność oraz ochronę przed strumieniami wody, co pozwala na montaż w trudnych warunkach przemysłowych.
• Odporność mechaniczna: Parametr IK09 świadczy o bardzo wysokiej odporności na uderzenia mechaniczne, chroniąc aparaturę przed uszkodzeniami zewnętrznymi.
• Pełna odwracalność: Zarówno obudowa, jak i drzwiczki są w pełni odwracalne, co znacząco ułatwia dopasowanie kierunku otwierania do specyfiki miejsca montażu.
• Elastyczność montażu: Wsporniki montażowe TH35 posiadają 2-pozycyjne mocowanie, co pozwala na instalację zarówno standardowych produktów modułowych, jak i większych aparatów mocy.
• Zarządzanie przestrzenią: Odstęp pomiędzy wspornikami TH35 wynosi 150 mm, co zapewnia optymalną ilość miejsca na prowadzenie przewodów i ułatwia prace instalacyjne.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami bezpieczeństwa. Rozdzielnica spełnia wymagania normy PN-EN 60439-3, co potwierdza jej przydatność do użytku w instalacjach niskiego napięcia dostępnych dla osób niewykwalifikowanych. Dodatkowo, urządzenie posiada II klasę ochronności (izolacja wzmocniona), co eliminuje konieczność uziemiania samej obudowy i podnosi poziom bezpieczeństwa użytkowania.

Zastosowanie

Dzięki swojej wytrzymałej konstrukcji i wysokiej szczelności, rozdzielnica RN65 znajduje szerokie zastosowanie w sektorze B2B. Jest idealnym wyborem dla hal produkcyjnych, warsztatów, magazynów oraz obiektów rolniczych, gdzie występuje podwyższone zapylenie lub wilgotność. Możliwość wyposażenia w perforowane płyty montażowe sprawia, że produkt ten jest niezwykle uniwersalny i pozwala na montaż aparatury o konstrukcji innej niż modułowa, co docenią automatycy przy budowie mniejszych szaf sterowniczych.

Wskazówki Montażowe

Instalacja rozdzielnicy LEGRAND 601943 została zoptymalizowana pod kątem wygody elektryka. Wyjmowane podstawy montażowe oraz osłony frontowe pozwalają na wygodne uzbrojenie rozdzielnicy poza miejscem docelowego zawieszenia. Podczas montażu należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować się do zaleceń producenta aparatury modułowej przy montażu na szynie TH35.
• Zabezpieczenie dostępu: Klamki są przystosowane do montażu zamka, a pokrywa i osłona frontowa posiadają możliwość zaplombowania, co jest kluczowe w budynkach użyteczności publicznej.
• Dławienie przewodów: Aby zachować stopień ochrony IP65, należy zastosować odpowiednie dławnice kablowe przy wprowadzaniu przewodów do obudowy.

FAQ

• Czy rozdzielnica zawiera listwy zaciskowe? Tak, model ten jest dostarczany w komplecie z listwami zaciskowymi, co przyspiesza proces łączenia przewodów ochronnych i neutralnych.
• Czy w rozdzielnicy można zamontować aparaturę niemodułową? Tak, konstrukcja pozwala na doposażenie obudowy w perforowane płyty montażowe, co umożliwia instalację niestandardowych komponentów.
• Jaki jest kolor obudowy? Podstawa wykonana jest w kolorze jasnoszarym (L750A), natomiast pokrywa w kolorze ciemnoszarym (R746A), co nadaje całości profesjonalny, przemysłowy wygląd.
