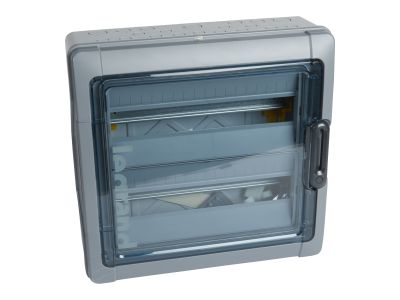

Rozdzielnica n/t RN65 2x18, z listwami, IP65 | 601946 Legrand

Opis i Kluczowe Cechy

Rozdzielnica natynkowa Legrand z serii RN65 o numerze katalogowym 601946 to zaawansowane rozwiązanie dedykowane do wymagających instalacji elektrycznych. Konstrukcja dwurzędowa pozwala na montaż łącznie 36 modułów (18 modułów w każdym rzędzie), co zapewnia dużą przestrzeń dla aparatury modułowej oraz aparatów mocy. Produkt charakteryzuje się wysokim stopniem ochrony IP65, co gwarantuje całkowitą pyłoszczelność oraz ochronę przed strumieniami wody z dowolnego kierunku. Wykonanie w II klasie ochronności eliminuje konieczność uziemiania samej obudowy, podnosząc poziom bezpieczeństwa użytkowania.

• Wytrzymałość mechaniczna: Obudowa posiada klasyfikację IK09, co oznacza wysoką odporność na uderzenia mechaniczne, kluczową w warunkach przemysłowych.
• Materiały najwyższej jakości: Podstawa wykonana z polistyrenu odpornego na uderzenia (wytrzymałość na żar do 650°C), natomiast drzwiczki z trwałego poliwęglanu.
• Pełna odwracalność: Zarówno obudowa, jak i drzwiczki są w pełni odwracalne, co umożliwia dopasowanie kierunku otwierania do specyfiki miejsca montażu.
• Elastyczność montażu: Wsporniki TH35 posiadają 2-pozycyjne mocowanie, co pozwala na instalację zarówno standardowej aparatury modułowej, jak i głębszych aparatów mocy.
• Ergonomia pracy: Wyjmowane podstawy montażowe i osłony frontowe znacząco ułatwiają oprzewodowanie rozdzielnicy poza miejscem docelowego zawieszenia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłej zgodności z normą PN-EN 60439-3, co definiuje wymagania dla rozdzielnic i sterownic niskonapięciowych przeznaczonych do instalowania w miejscach dostępnych dla osób niewykwalifikowanych. Zastosowane materiały spełniają rygorystyczne testy odporności na rozprzestrzenianie się ognia (próba rozżarzonym drutem 650°C), co czyni ją bezpiecznym wyborem dla obiektów użyteczności publicznej i przemysłu.

Zastosowanie

Dzięki szczelnej obudowie IP65, rozdzielnica RN65 2x18 idealnie sprawdza się w trudnych warunkach środowiskowych. Jest rekomendowana do montażu w halach produkcyjnych, warsztatach, myjniach samochodowych, garażach podziemnych oraz na zewnątrz budynków (pod zadaszeniem). Możliwość doposażenia w perforowane płyty montażowe sprawia, że urządzenie znajduje zastosowanie nie tylko w klasycznej dystrybucji energii, ale również w systemach automatyki, gdzie wymagany jest montaż komponentów o konstrukcji innej niż modułowa.

Wskazówki Montażowe

Podczas instalacji należy zwrócić uwagę na zachowanie odstępu pomiędzy wspornikami TH35, który wynosi 150 mm, co zapewnia optymalną przestrzeń dla prowadzenia przewodów i zachowania odpowiedniego promienia gięcia kabli. Klamki rozdzielnicy są przystosowane do montażu zamka patentowego, co pozwala na zabezpieczenie dostępu przed osobami niepowołanymi. Dodatkowo, konstrukcja umożliwia zaplombowanie pokrywy oraz osłony frontowej, co jest niezbędne w przypadku układów rozliczeniowych. W zestawie znajdują się dwie zaślepki 5-modułowe, pozwalające na estetyczne maskowanie niewykorzystanych przestrzeni w rzędach.

FAQ

• Czy rozdzielnica zawiera listwy zaciskowe? Tak, model 601946 jest dostarczany w komplecie z listwami zaciskowymi, co przyspiesza proces montażu i ułatwia organizację przewodów N i PE.
• Jaki jest kolor obudowy? Podstawa rozdzielnicy wykonana jest w kolorze jasnoszarym (L750A), natomiast pokrywa w kolorze ciemnoszarym (R746A), co nadaje jej profesjonalny, industrialny wygląd.
• Czy w rozdzielnicy można zamontować aparaturę niemodułową? Tak, dzięki możliwości zastosowania perforowanych płyt montażowych, wewnątrz obudowy można zainstalować sterowniki PLC, zasilacze lub inne komponenty montowane na śruby.
